Wenn Sie dies lesen, befinden Sie sich wahrscheinlich in der frühen Entwurfsphase einer neuen Sensorschaltung und starren auf ein Datenblatt, um eine Entscheidung zu treffen. Das haben wir alle schon erlebt. Sie haben Ihren Transimpedanzverstärker (TIA) grob skizziert, Ihren IR-Emitter ausgewählt, aber jetzt stoßen Sie auf ein Hindernis: Sollen Sie ein durchsichtiges Gehäuse oder eine Fotodiode mit schwarzen Linsen verwenden?
Ehrlich gesagt, scheint es nur ein kleiner plastischer Unterschied zu sein, aber die Wahl des falschen Gehäuses kann Ihr Signal-Rausch-Verhältnis absolut ruinieren, wenn Sie Ihren Prototyp aus dem Labor nehmen. Lassen Sie uns also über die Debatte zwischen klarem und schwarzem Gehäuse sprechen, den optischen Filtereffekt untersuchen und herausfinden, warum Sie für die meisten Industrie- und B2B-Designs definitiv zu einer Fotodiode mit schwarzer Linse tendieren sollten.
Der Hauptunterschied: Die Wirkung des optischen Filters verstehen

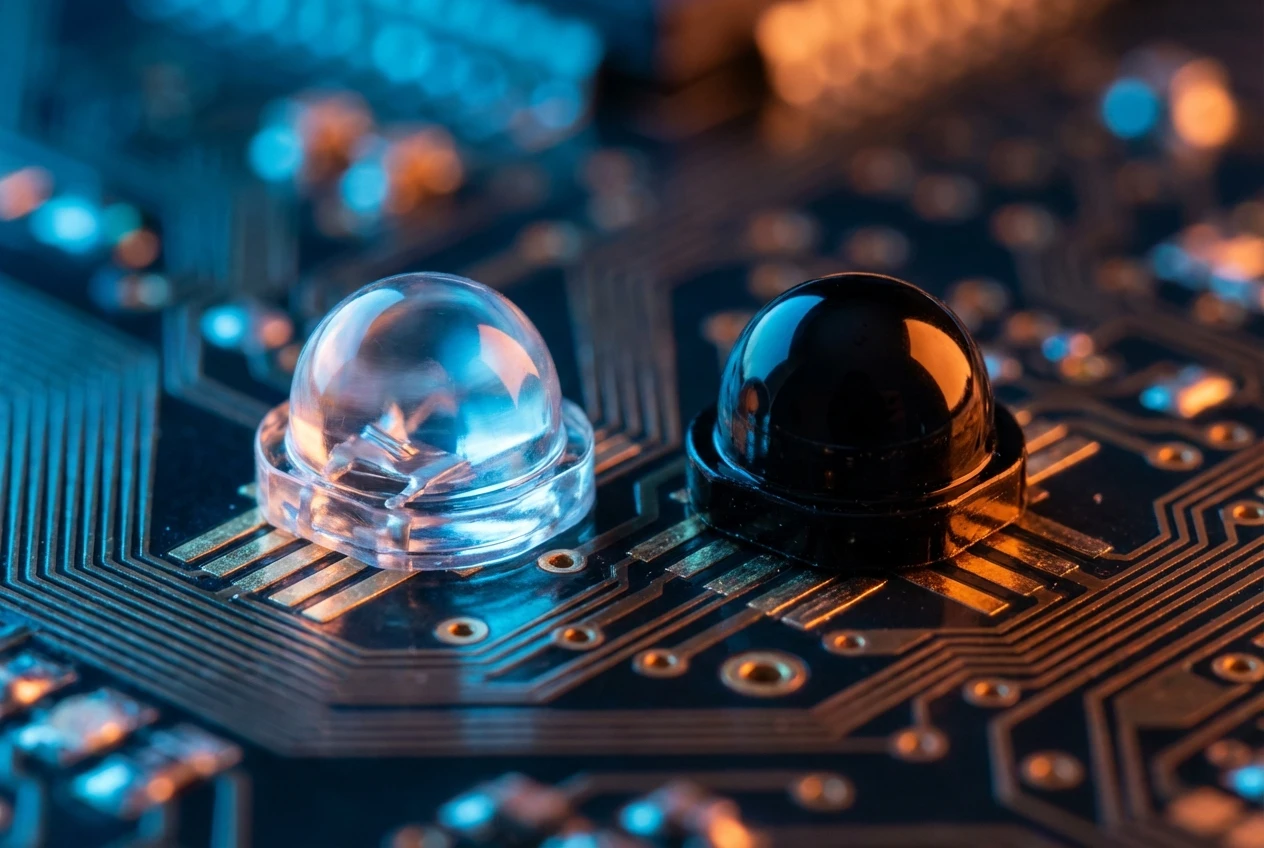

Um es gleich vorweg zu nehmen: Der Unterschied zwischen diesen beiden Gehäusen besteht darin, welche Art von Licht sie auf den Siliziumchip im Inneren treffen lassen.
Silizium reagiert natürlich auf einen großen Teil des Spektrums. Betrachtet man die Standard-Siliziumphysik, so wird die Grenzwellenlänge durch die Bandlückenenergie des Materials bestimmt.
Sie können dies mit einer einfachen Formel berechnen:
lambda_c = 1,24 / E_g
Wo:
lambda_c ist die Grenzwellenlänge in Mikrometern (um)
E_g ist die Bandlückenenergie in Elektronenvolt (eV)
Für Silizium beträgt E_g etwa 1,12 eV. Rechnen Sie nach (1,24 / 1,12) und Sie erhalten etwa 1,1 um oder 1100 nm. Das bedeutet, dass ein nackter Siliziumchip alles vom UV-Licht über das sichtbare Spektrum (380 nm bis 750 nm) bis hin zum nahen Infrarot bei 1100 nm aufnimmt.
Wenn Sie eine durchsichtige Verpackung verwenden, ist das Epoxidharz völlig transparent. Es lässt alles durch.
Bei der Verwendung einer Fotodiode mit schwarzer Linse ist das Epoxidharz selbst mit einem bestimmten Farbstoff dotiert, der wie ein physikalischer Langpassfilter wirkt. Dies ist der so genannte optische Filtereffekt. Eine hochwertige Fotodiode mit schwarzer Linse blockiert in der Regel alles Licht unter 700 nm oder 750 nm. Das sichtbare Licht wird buchstäblich verschluckt, bevor es das Silizium überhaupt berühren kann, was bedeutet, dass Ihre schwarze Linsenphotodiode nur auf Infrarotlicht reagiert.
Wann ist eine klare Verpackung wirklich sinnvoll?
Hier eine etwas kontroverse Meinung: Ich denke, dass klare Gehäusesensoren für die meisten industriellen Designs völlig überbewertet werden. Jeder denkt, dass durchsichtige Sensoren besser sind, weil sie alles einfangen. Spoiler: Sie wollen nicht alles erfassen.
Aber natürlich gibt es Zeiten, in denen man sie braucht. Wenn Sie einen Umgebungslichtsensor für einen Telefonbildschirm bauen, damit er sich in einem dunklen Raum abdunkelt, müssen Sie das sichtbare Licht messen, das das menschliche Auge sehen kann. In diesem Fall ist ein klares Gehäuse unabdingbar. Man muss wissen, wie hell der Raum ist. Ein anderer Bereich ist die Farbmessung oder spezielle medizinische Sensoren, bei denen rote und grüne LEDs pulsieren und diese spezifischen sichtbaren Wellenlängen gemessen werden müssen.
Aber wenn Sie einen optischen Schalter, einen Rauchmelder, einen Fernbedienungsempfänger oder einen Lichtvorhang bauen wollen? Ein durchsichtiges Gehäuse wird Ihnen nur Kopfzerbrechen bereiten. Sie werden die ganze Zeit mit dem Rauschen des Umgebungslichts zu kämpfen haben.
Si-PIN-Fotodiode Serie PDCP08 PDCP08-511
Die PDCP08-511 ist eine leistungsstarke Schwarze Epoxid-PIN-Fotodiode entwickelt für Präzisions-Infrarotanwendungen. Dieser Sensor ist in ein spezielles schwarzes Epoxidharz gehüllt und wirkt wie ein Tageslichtfilter, der Störungen durch sichtbares Licht blockiert und gleichzeitig die Empfindlichkeit bei 940 nm maximiert. Mit einer großen aktiven Fläche von 2,9×2,9 mm und niedrigem Dunkelstrom gewährleistet er eine zuverlässige Signalerfassung für optische Schalter und Fernsteuerungssysteme, selbst in Umgebungen mit starkem Umgebungslicht.
Warum die Fotodiode mit schwarzer Linse normalerweise die bessere Wahl ist
Wenn Sie ein unsichtbares IR-Signal (z. B. 850 nm oder 940 nm) übertragen, sollten Sie es fast immer mit einer Fotodiode mit schwarzer Linse kombinieren.
Warum? Weil die Umgebung verrauscht ist. Die Sonne ist ein massiver Breitbandstrahler. Die Leuchtstoffröhren in Ihrem Büro flackern mit 50Hz oder 60Hz. Wenn Sie mit einem klaren Sensor versuchen, einen winzigen 940-nm-IR-Impuls zu lesen, erzeugt all das sichtbare Hintergrundlicht einen massiven Gleichstrom-Offset in Ihrem Schaltkreis. Wir nennen dies den hässlichen Cousin des Dunkelstroms: Hintergrund-Fotostrom.
Wenn Sie auf eine Fotodiode mit schwarzer Linse umsteigen, werden durch den optischen Filtereffekt das Sonnenlicht und die Raumbeleuchtung einfach aus der Gleichung entfernt. Die Fotodiode mit schwarzer Linse sitzt in völliger Dunkelheit da und wartet nur auf Ihren 940-nm-IR-Impuls.
Betrachten wir die Mathematik einer Fotodiode mit schwarzer Linse
Um zu verstehen, warum eine Fotodiode mit schwarzer Linse in Bezug auf das Signal-Rausch-Verhältnis (SNR) weit überlegen ist, muss man sich die Formel für die Empfindlichkeit ansehen:
R = I_p / P
Wo:
R ist die Ansprechempfindlichkeit in Ampere pro Watt (A/W)
I_p ist der Fotostrom in Ampere
P ist die einfallende optische Leistung in Watt
Wenn Sie einen klaren Sensor haben, schließt Ihr “P” das Umgebungslicht ein. Ihr I_p wird riesig. Dieser hohe Strom kann Ihren TIA buchstäblich in die Sättigung treiben, indem er den Ausgang des Operationsverstärkers direkt an die Versorgungsschiene treibt. Sobald Ihr Verstärker gesättigt ist, ist er völlig blind für den winzigen zusätzlichen Strom, den Ihre IR-LED zu erzeugen versucht.
Durch die Verwendung einer Fotodiode mit schwarzer Linse wird “P” nur auf den Infrarotbereich reduziert. Die Leistung des sichtbaren Lichts erreicht den Chip nicht. Dadurch bleibt der I_p-Wert schön niedrig, so dass der Verstärker im linearen Bereich bleibt. Sie erreichen ein viel höheres SNR, indem Sie einfach den Kunststoff der schwarzen Linsenphotodiode die schwere Arbeit für sich erledigen lassen.
Ein Alptraum in der realen Welt: Die Sonne ist dein Feind
Lassen Sie mich eine kurze Geschichte erzählen, die ein paar Jahre zurückliegt. Ich war als Berater für ein Team tätig, das einen Sicherheitsbalken für Industrietore entwickelte. Sie hatten sich für eine klare Standard-PIN-Diode entschieden. Bei Tests im Labor war das System einwandfrei. Man konnte eine Hand erkennen, die den Strahl aus 10 Metern Entfernung durchbrach.
Dann haben wir den Prototyp nach draußen gebracht.
Es war ein sonniger Dienstagnachmittag. Wir schalteten das System ein, und der Empfänger blieb einfach stehen. Er meldete ständig, dass der Strahl unterbrochen sei, auch wenn das nicht der Fall war. Die Mittagssonne sättigte den klaren Sensor völlig. Das sichtbare Tageslicht war so intensiv, dass die 850-nm-IR-Impulse des Senders nicht einmal über das Grundrauschen hinaus registriert werden konnten.
Die Ingenieure dachten, sie müssten die gesamte Schaltung neu entwerfen, um eine aktive AC-Kopplung und komplexe DSP-Filterung hinzuzufügen. Ich sagte ihnen, sie sollten damit aufhören und stattdessen einfach eine schwarze Linsenphotodiode einlöten. Wir holten eine Standard-Fotodiode mit schwarzer Linse aus dem Teilelager, tauschten sie aus und gingen wieder nach draußen.
Boom. Das System funktionierte perfekt. Der eingebaute optische Filtereffekt der Schwarzlinsen-Photodiode blockierte fast das gesamte sichtbare Sonnenlicht und verringerte das Hintergrundrauschen um Größenordnungen. Kein Umschreiben der Software, keine verrückten Schaltkreisänderungen, nur die Wahl der richtigen schwarzen Linsenphotodiode für die Aufgabe.
Vertiefung: Wie man das Datenblatt einer Photodiode mit schwarzer Linse liest
Wenn Sie auf der Suche nach der richtigen Photodiode mit schwarzen Linsen sind, kann das Datenblatt ein wenig überwältigend sein. Lassen Sie uns die Spezifikationen aufschlüsseln, auf die Sie bei der Bewertung einer Fotodiode mit schwarzer Linse wirklich achten müssen.
1. Spektraler Bereich der Empfindlichkeit
Eine gute Fotodiode mit schwarzer Linse zeigt einen Bereich von etwa 750 nm bis 1100 nm an. Wenn sie 400 nm bis 1100 nm anzeigt, ist das ein klares Paket! Achten Sie darauf, wo die Fotodiode mit schwarzer Linse anfängt, Licht zu erfassen.
2. Wellenlänge der Spitzenempfindlichkeit (lambda_p)
Der Spitzenwert der Photodiode mit schwarzer Linse sollte genau dem des Strahlers entsprechen. Wenn Sie eine 940-nm-LED verwenden, suchen Sie nach einer Photodiode mit schwarzer Linse mit einer Spitzenempfindlichkeit um 940 nm oder 950 nm.
3. Halbwertswinkel der Empfindlichkeit
Daran können Sie erkennen, wie scharf die Linse ist. Eine Fotodiode mit schwarzer Linse und engem Winkel (z. B. +/- 10 Grad) hat eine gekrümmte Kuppel, die das Licht direkt nach vorne bündelt und das Licht von den Seiten zurückweist. Dies ist ideal für Punkt-zu-Punkt-Verbindungen. Wenn Sie Streulicht einfangen müssen, sollten Sie eine Fotodiode mit schwarzer Linse und einem größeren Winkel (etwa +/- 60 Grad) wählen.
4. Dunkler Strom (I_d)
Dies ist der winzige Leckstrom, der durch die Fotodiode mit schwarzer Linse fließt, selbst wenn sie sich in völliger Dunkelheit befindet. Ein niedrigerer Wert ist besser, vor allem wenn Sie sehr schwache Signale messen, da der Dunkelstrom direkt zum Schussrauschen beiträgt.
Formel für Schussgeräusche:
I_shot = sqrt(2 * q * I_d * Delta_f)
(wobei q die Ladung eines Elektrons 1,6 x 10^-19 C und Delta_f die Bandbreite ist).
Eine hochwertige Fotodiode mit schwarzer Linse hält diese I_d unglaublich klein.
Si-PIN-Fotodiode Serie PDCP08 PDCP08-501
Leistungsstarke Detektion: Die PDCP08-501 ist eine Hochgeschwindigkeits-Silizium-PIN-Photodiode mit einem transparenten Fenster.
Wesentliche Merkmale: Mit einer aktiven Fläche von 2,9×2,9 mm bietet diese PIN-Fotodiode einen niedrigen Dunkelstrom und eine hohe Empfindlichkeit, was sie zu einem idealen Sensor für allgemeine optische Schalter und Lichterkennungssysteme macht.
Vergleich: Fotodiode mit klarer und schwarzer Linse
Der Einfachheit halber hier eine Aufschlüsselung, wie ein klares Gehäuse im Vergleich zu einer Fotodiode mit schwarzer Linse abschneidet.
| Merkmal | Klares Gehäuse Photodiode | Schwarze Linse Photodiode |
|---|---|---|
| Spektralbereich | ~400 nm bis 1100 nm (Sichtbar + IR) | ~750 nm bis 1100 nm (nur IR) |
| Optischer Filtereffekt | Keine. Lässt alles durch. | Blockiert sichtbares Licht (< 750nm). |
| Immunität gegen Umgebungslicht | Sehr schlecht. Wird leicht von der Sonne gesättigt. | Ausgezeichnet. Ignoriert das meiste Raumlicht und Sonnenlicht. |
| Die besten Emitter zur Kopplung mit | Weiße LEDs, RGB-LEDs, Umgebungslicht. | 850nm, 880nm, 940nm IR-LEDs. |
| Typische Anwendungen | Steuerung der Bildschirmhelligkeit, Farbsensorik. | Rauchmelder, optische Schalter, IR-Fernbedienungen. |
Wie Sie sehen, brauchen Sie den Regenbogen nicht zu sehen, sondern nur eine Fotodiode mit schwarzer Linse. Das macht den Schaltkreisentwurf so viel einfacher.
TIA Schaltungsüberlegungen für eine Photodiode mit schwarzer Linse
Nehmen wir an, Sie haben die richtige Entscheidung getroffen und sich für eine Fotodiode mit schwarzer Linse entschieden. Wie schließen Sie sie an?
In der Regel wird die Diode in Sperrrichtung (photoleitender Modus) betrieben und an einen Transimpedanzverstärker angeschlossen. Das Anlegen einer Sperrspannung an die Fotodiode mit schwarzer Linse bewirkt zweierlei: Es erhöht die Geschwindigkeit (Bandbreite), indem es den Verarmungsbereich vergrößert, wodurch die Sperrschichtkapazität (C_j) sinkt. Außerdem wird dadurch das Ansprechverhalten linearer.
Wenn Sie die TIA für Ihre schwarze Linsenfotodiode entwerfen, ist Ihre Ausgangsspannung einfach:
V_out = I_p * R_f
Dabei ist R_f Ihr Rückkopplungswiderstand.
Da die Fotodiode mit der schwarzen Linse das gesamte sichtbare Umgebungslicht blockiert, ist der Basiswert I_p sehr niedrig. Das bedeutet, dass Sie einen viel größeren R_f-Wert verwenden können, um Ihr winziges IR-Signal zu verstärken, ohne eine Sättigung des Operationsverstärkers zu riskieren. Ein größerer R_f-Wert bedeutet eine enorme Verstärkung. Wenn Sie das mit einem durchsichtigen Gehäuse versuchen würden, würde das Umgebungslicht genug I_p erzeugen, um den V_out sofort auszuschöpfen.
Das ist die verborgene Magie der schwarzen Linsenfotodiode. Sie blockiert nicht nur das Licht, sondern ermöglicht es Ihnen, eine viel empfindlichere und aggressivere Verstärkerschaltung zu entwickeln.
Treffen Sie Ihr Gegenstück: Der BeePhoton PDCP08-511
Wenn Sie es leid sind, Hunderte von generischen Teilen zu vergleichen, und einfach nur eine zuverlässige Photodiode mit schwarzer Linse wollen, die genau so funktioniert, wie sie soll, dann sollten Sie sich ansehen, was wir hier tun BeePhoton.
Eines unserer absoluten Arbeitstiere ist der PDCP08-511. Dies ist ein Spitzenmodell Fotodiode mit schwarzer Linse wurde speziell für Ingenieure entwickelt, die eine hohe Geschwindigkeit und eine starke Unterdrückung von Umgebungslicht benötigen. Es verwendet ein hochwertiges schwarzes Epoxidharz, das einen starken optischen Filtereffekt bietet und das sichtbare Spektrum vollständig ausblendet, sodass Ihre IR-Signale sauber und klar bleiben.
Ganz gleich, ob Sie einen präzisen optischen Encoder, einen Sicherheitslichtvorhang für die Fabrikautomation oder eine Hochgeschwindigkeits-Datenübertragungsstrecke entwerfen, diese Fotodiode mit schwarzer Linse bietet die hohe Ansprechempfindlichkeit und den niedrigen Dunkelstrom, den Ihre TIA-Schaltung unbedingt benötigt. Wir bauen sie für raue Umgebungen, in denen andere Komponenten einfach aufgeben.
Si-PIN-Fotodiode Serie PDCP08 PDCP08-502
Die PDCP08-502 ist eine 2,9×2,8 mm große Silizium-PIN-Photodiode mit hohem Ansprechverhalten, die für fotoelektrische Präzisionsanwendungen entwickelt wurde. Mit niedriger Sperrschichtkapazität, niedrigem Dunkelstrom und einem breiten Spektralbereich (340-1100 nm) ist sie das ideale Bauteil für optische Schalter und kompakte Sensormodule, die eine stabile und schnelle Signalausgabe erfordern.
FAQ: Photodioden mit klarem oder schwarzem Gehäuse
Ich bekomme viele der gleichen Fragen von jungen Ingenieuren, wenn wir Designprüfungen durchführen. Hier sind ein paar häufige Fragen zur Fotodiode mit schwarzer Linse.
Q1: Kann eine Fotodiode mit schwarzer Linse einen roten Standard-Laserpointer erkennen?
Normalerweise nicht. Ein roter Standardlaser arbeitet bei 650 nm. Aufgrund des optischen Filtereffekts schneidet eine typische Fotodiode mit schwarzer Linse Licht unter 750 nm ab. Der rote Laserstrahl prallt einfach ab oder wird von dem schwarzen Kunststoff absorbiert. Wenn Sie einen 650-nm-Laser verwenden, müssen Sie leider eine durchsichtige Verpackung oder eine spezielle rot gefärbte Verpackung verwenden.
F2: Verringert das schwarze Epoxidharz einer Fotodiode mit schwarzen Linsen die Empfindlichkeit des IR-Signals?
Ein winziges bisschen, ja. Immer, wenn man einen physischen Filter vor einen Sensor setzt, gibt es einen kleinen Einfügungsverlust. Ein durchsichtiges Gehäuse könnte 99% des 940nm-Lichts durchlassen, während eine Fotodiode mit schwarzer Linse 95% durchlassen könnte. Aber der Kompromiss ist es wert, denn die schwarze Linsenphotodiode reduziert das sichtbare Rauschen um 99%. Die massive Verbesserung des Signal-Rausch-Verhältnisses überwiegt bei weitem den winzigen Rückgang der absoluten IR-Durchlässigkeit.
F3: Wie kann ich eine Fotodiode mit schwarzer Linse einfach auf meinem Prüfstand testen?
Nehmen Sie Ihre schwarze Linsenfotodiode und schalten Sie Ihr Multimeter in den Diodentestmodus oder messen Sie den Widerstand. In einem hellen Raum zeigt eine klare Diode eine große Widerstandsänderung, wenn du sie mit der Hand abdeckst. Einer Fotodiode mit schwarzer Linse macht das Licht im Raum nichts aus. Um die Reaktion der Fotodiode mit schwarzer Linse zu sehen, müssen Sie eine TV-Fernbedienung (die 940nm IR ausstrahlt) auf sie richten und eine Taste drücken. Sie werden sehen, dass die Messwerte sofort ansteigen.
F4: Ist eine Fotodiode mit schwarzer Linse teurer als eine mit klarer Linse?
Nicht wirklich. Der Herstellungsprozess ist im Wesentlichen identisch. Das Werk verwendet lediglich eine separate Charge Epoxidharz, dem der tageslichtsperrende Farbstoff beigemischt ist. Der Preisunterschied zwischen einer Fotodiode mit schwarzer Linse und einer mit klarer Linse beträgt in der Regel nur Bruchteile eines Cents pro Stück.
Abschließende Überlegungen: Lassen Sie sich den Tag nicht durch Umgebungslicht verderben
Die Entwicklung von Sensorschaltungen ist schon schwierig genug, ohne dass die Sonne das Grundrauschen bestimmt. Die Debatte über klare oder schwarze Gehäuse ist nicht wirklich eine Debatte, wenn man die Physik der Umgebung versteht. Wenn Ihr Produkt nicht speziell die Erkennung von Farben erfordert, die für das menschliche Auge sichtbar sind, ist die schwarze Linsenphotodiode Ihr bester Freund. Sie fungiert als mechanische Abschirmung und bietet Ihrer Elektronik ein unverfälschtes, rauschfreies Infrarotsignal, mit dem Sie arbeiten können.
Wenn Sie eine Fotodiode mit schwarzer Linse wählen, verschaffen Sie sich Spielraum. Spielraum in Ihrem Verstärker, Spielraum in Ihrer Software-Filterung und Spielraum in Ihrer allgemeinen Systemzuverlässigkeit.
Sind Sie immer noch nicht sicher, ob die PDCP08-511 Fotodiode mit schwarzer Linse die richtige Lösung für Ihre kundenspezifische Platine ist? Oder brauchen Sie vielleicht einen bestimmten Halbwinkel, um ein seltsames mechanisches Gehäuse unterzubringen? Wir lösen seit Jahren genau diese optischen Probleme.
Raten Sie nicht einfach und hoffen Sie, dass es in der Praxis funktioniert. Wenden Sie sich an unser Ingenieurteam unter BeePhoton. Sie können uns direkt eine E-Mail schicken an info@photo-detector.com oder besuchen Sie unsere Website und Kontaktieren Sie uns für einen Kostenvoranschlag, einige kostenlose Muster oder einfach nur eine Überprüfung Ihres Entwurfs. Wir sind hier, um Ihnen zu helfen, die Hardware gleich beim ersten Mal richtig zu machen.
