Haben Sie schon einmal auf ein Breadboard gestarrt, das mit Komponenten vollgestopft ist, und sich gefragt, warum das Signal Ihrer Fotodiode im Durcheinander verloren geht? Ziemlich frustrierend, oder? Ich habe bis spät in die Nacht daran herumgebastelt, Widerstände verstellt und Geister in der Verdrahtung gejagt. Da kam mir die Idee: Was wäre, wenn das ganze Durcheinander einfach... von Anfang an besser funktionieren würde? Die Rede ist von Fotodiodenmodulen mit eingebautem Verstärker. Diese kleinen Kraftpakete vereinen eine Fotodiode und einen Transimpedanzverstärker (TIA) in einem Paket und verwandeln schwache Lichtsignale in solide Spannungen, ohne die üblichen Kopfschmerzen.
Ich spreche hier von praktischer Erfahrung, liebe Leute. Im Laufe der Jahre haben wir bei Bee Photon diese Sensoren an Labore und Fabriken auf der ganzen Welt ausgeliefert und beobachtet, wie Teams ihre Zeitpläne um Wochen verkürzen konnten. Und ja, der Markt brummt auch - die weltweite Photodioden-Sensorszene zählte 2025 über $814 Millionen, wie Research Nester in seinem neuesten Bericht feststellte. Prognosen zufolge wird der Markt bis 2035 auf $1,71 Milliarden anwachsen, und zwar um 7,7% pro Jahr. Und warum? Weil jeder nach einfacheren, schnelleren Wegen sucht, um Licht in allen Bereichen von Telekommunikationsgeräten bis hin zu medizinischen Scannern zu erkennen.
In diesem Chat erläutern wir, warum diese integrierten Setups zur Vereinfachung von Designs hervorragend geeignet sind. Wenn Sie knietief in Leiterplatten stecken und den Entwicklungszyklus unbedingt verkürzen wollen, sollten Sie dabei bleiben. Wir besprechen die Grundlagen, die Vorteile, einige Geschichten aus der Praxis und wie Bee Photon's Fotodetektor-Modul passt genau hinein. Am Ende werden Sie sehen, warum es nicht nur schlau ist, sich den Verstärker selbst zu bauen, sondern auch, warum es das Spiel verändert.
Fotodioden-Modul（Analoger Ausgang）PDTM-A
Bee Photon ist ein führender Anbieter von OEM-Fotodiodenmodulen für kundenspezifische Anforderungen. Vertrauen Sie einem erfahrenen OEM-Fotodiodenmodul-Lieferanten für Ihre optischen Präzisionsinstrumente.
Was ist eigentlich ein Photodiodenmodul? Aufschlüsselung ohne Fachjargon
Also gut, fangen wir ganz einfach an. Ein Fotodiodenmodul? Das ist im Grunde eine lichtempfindliche Diode, die mit intelligenten Funktionen ausgestattet ist, die Ihnen das Leben leichter machen. Stellen Sie sich Folgendes vor: Licht trifft auf die Diode, die einen winzigen Strom ausspuckt - wir sprechen hier von Mikroampere oder weniger. Alleine ist das mickrig; man braucht etwas, um ihn auf ein brauchbares Niveau zu bringen.
Hier glänzt das Modul. Anstatt eine nackte Fotodiode zu nehmen und einen eigenen Verstärker anzulöten, erhalten Sie eine steckerfertige Einheit. Und mit einem eingebauten Verstärker? Bumm - Strom wird auf der Stelle in Spannung umgewandelt, ohne dass zusätzlicher Platz auf der Platine verbraucht wird.
Ich erinnere mich noch gut daran, wie ich mich mit losen Fotodioden herumgeschlagen habe. Man musste sie umgekehrt vorspannen, einen Lastwiderstand anschließen und beten, dass das Signal nicht im Rauschen unterging. Bandbreite? Vergessen Sie's, die Kapazität der Diode bremst Ihre Geschwindigkeit. Aber ein Fotodiodenmodul mit eingebautem Verstärker regelt dieses Chaos intern. Der TIA im Inneren wirkt wie ein Strom-Spannungs-Assistent, der die Impedanz niedrig hält, damit die Signale sauber durchlaufen.
RP Photonics hat es auf den Punkt gebracht: Diese Verstärker zeichnen sich durch geringes Rauschen, hohe Bandbreite und einen großen Dynamikbereich aus - alles auf einmal. Für uns bei Bee Photon bedeutet das, dass unsere Module in Nanosekunden reagieren - perfekt für Anwendungen, bei denen es auf das Timing ankommt, wie z. B. bei der Laserentfernungsmessung oder in der Faseroptik.
Oh, und der integrierte Schaltkreis? Das ist die geheime Soße. Alles befindet sich auf einem Chip oder einer Platine: Diode, Verstärker, vielleicht sogar Vorspannungsregler. Keine unpassenden Teile, die zu Störungen führen. Außerdem ist er einfach zu bedienen - einfach einstecken, einschalten und bei Bedarf einen Verstärkungsregler einstellen. Das reduziert die Anzahl der Prototyp-Iterationen von Dutzenden auf eine Handvoll.
Warum sollte man sich mit einem eingebauten Verstärker abmühen? Die TIA-Tiefstwerte
Warum also den Verstärker integrieren? Kurze Antwort: um Kopfschmerzen zu vermeiden. Eine eigenständige Fotodiode liefert Strom, allerdings in Rohform. Um ihn zu messen, schaltet man einen Transimpedanzverstärker (TIA) ein, um ihn in Spannung umzuwandeln. Klingt einfach, aber in Wirklichkeit? Es ist ein Alptraum in Sachen Rauschen, wenn man es nicht richtig macht.
Fotodioden haben nämlich eine Kapazität. Schließt man sie an eine Stelle mit hoher Impedanz an, sinkt die Bandbreite. TIAs beheben dieses Problem, indem sie eine virtuelle Masse darstellen, die Kapazität überbrücken und die Signale fliegen lassen. Electronics Tutorials erklärt, wie das geht: TIAs mit Operationsverstärkern machen die Last der Fotodiode im Grunde genommen unendlich impedant, sodass keine Spannungsteiler erforderlich sind.
Aus Erfahrung weiß ich, dass Teams Tage damit zubringen, externe TIAs zu stabilisieren. Rückkopplungsschleifen schwingen, thermisches Rauschen schleicht sich ein - igitt. Eingebaut? Er ist von der Fabrik aus abgestimmt. Niedrige Eingangsvorspannungsströme (bei einigen, wie dem LTC6268 von Analog Devices, bis hinunter zu Femptoampere) bedeuten, dass der Dunkelstrom die Basislinien nicht verzerrt.
Und die Bandbreite? TIAs dringen in den GHz-Bereich für optische Kommunikation vor. Laut Link-pp.com bieten sie ein ausgewogenes Verhältnis zwischen Empfindlichkeit, Geschwindigkeit und leisem Betrieb - der Schlüssel für schwache Signale in Datenverbindungen. Bei einer Installation, bei der ich bei der Fehlersuche mitgeholfen habe, wurde durch den Wechsel zu einem integrierten Fotodiodenmodul unser SNR über Nacht um 15 dB erhöht. Das ist kein Scherz.
Lärm? Welches Rauschen? Signale kristallklar halten
Lärm ist der Dieb in der Nacht für die Lichterkennung. Wärmebild, Schuss, Flimmern - suchen Sie sich Ihr Gift aus. Eine gute TIA minimiert sie alle. Durch Bootstrapping von ESD-Dioden oder Verwendung von gm-Boosting-Stufen (Texas A&M-Vorlesungsvibes) halten eingebaute Geräte das eingangsbezogene Rauschen unter 5 fA/√Hz.
Im Ernst: Bei der medizinischen Bildgebung bei schwachem Licht ruiniert selbst ein Picoampere Streuung die Ergebnisse. Unsere Module bei Bee Photon verwenden hybride Designs, die die Streukapazität reduzieren - die Leitungen sind kurz, die Abschirmung ist eng. Das Ergebnis? Sauberere Daten, weniger Fehlalarme.
Geschwindigkeits-Dämonen: Bandbreiten, die nicht aufhören
Hochgeschwindigkeitsanwendungen wie 5G-Backhaul erfordern Reaktionen im GHz-Bereich. Fotodioden allein sind aufgrund von Sperrschichtkappen bei MHz begrenzt. TIA-Integration? Sie entkoppelt den Widerstand von der Verstärkung, wie in Razavis Notizen beschrieben. Mit Shunt-Peaking oder geregelten Kaskodentricks lässt sich dies noch weiter ausbauen.
Ich habe unsere Prototypen auf 500 MHz Verstärkungsbandbreite getaktet - das reicht für die meisten industriellen Sensoren. Und für die Telekommunikation? Bis zu 20 GHz in CMOS-TIAs. Deshalb wird der Markt für PIN-Photodioden bis 2032 auf $618 Millionen anwachsen, mit einem CAGR von 6,6%.
Vereinfachte Entwürfe: Wie diese Module Ihren Arbeitsaufwand verringern
Sie bauen ein System - einen optischen Sensor, vielleicht ein Spektrometer. Zeit ist Geld, richtig? Diskrete Teile bedeuten Beschaffung, Anpassung, Prüfung. Ein Fotodiodenmodul mit eingebautem Verstärker? Ein Teil, ein Platzbedarf. Einfach zu verwenden, Plug-and-Play-Vibe.
Kürzere Entwicklungszyklen: Von Wochen zu Tagen
Entwicklungszyklen ziehen sich hin, wenn man Verstärker iteriert. Optimierungen des Rückkopplungswiderstands, Stabilitätsprüfungen - das ist endlos. Integriert? Werksseitig optimierte Verstärkungseinstellungen (z. B. 1 kV/A bis 500 kV/A) ermöglichen schnelle Prototypen. Teams berichten von 30-50% Zeitersparnis; ich habe es selbst erlebt.
Beispiel Umweltüberwachung: Ein Kunde benötigte eine CO2-Lasererkennung. Blanke Dioden? Zwei Monate langes Tuning. Unser Modul? Die integrierte TIA hat es in einer Woche geschafft. Die Bandbreite liegt bei 100 MHz, das Grundrauschen ist flach.
Einfache Integration: Weniger Board-Immobilien, mehr Übersichtlichkeit
Platz auf der Platine ist Gold wert. Diskrete TIA plus Fotodiode? Das frisst Zentimeter. Module schrumpfen auf TO-Dosengrößen oder Leiterplatten unter 1 cm². Und der integrierte Schaltkreis bedeutet weniger Pins - Vorspannung, Ausgang, fertig.
Bei geräuschempfindlichen Stellen montieren Sie ihn direkt an der Diode. Verringert die Einstreuung, wie in den EDN-Tipps zu Low-Cap-Laufwerken beschrieben. Einfach für Mixed-Signal-Platinen zu verwenden; einfach die Ausgangsleitung abschirmen.
Hier ein kurzer Vergleich, um das zu verdeutlichen:
| Merkmal | Standard-Photodiode + externes TIA | Fotodiodenmodul mit integriertem Verstärker |
|---|---|---|
| Entwicklungszeit | 4-6 Wochen (Abstimmung und Prüfung) | 1-2 Wochen (anschließen und kalibrieren) |
| Platz im Vorstand | 2-3 cm² + Verkabelung | <1 cm², integriert |
| Geräuschpegel | 10-20 fA/√Hz (mit Vorsicht) | <5 fA/√Hz out-of-box |
| Bandbreite | Bis zu 100 MHz (gedeckelt durch Layout) | 500 MHz+ (optimierte Interna) |
| Benutzerfreundlichkeit | Hohe Lernkurve | Drop-in, einstellbare Verstärkungen |
| Kosten (Prototyp) | $50-100 (Teile + Arbeit) | $30-60 (eine Einheit) |
Die Daten stammen aus den Spezifikationen von Thorlabs und unseren internen Prüfständen. Sehen Sie? Die integrierte Seite gewinnt in allen Belangen.

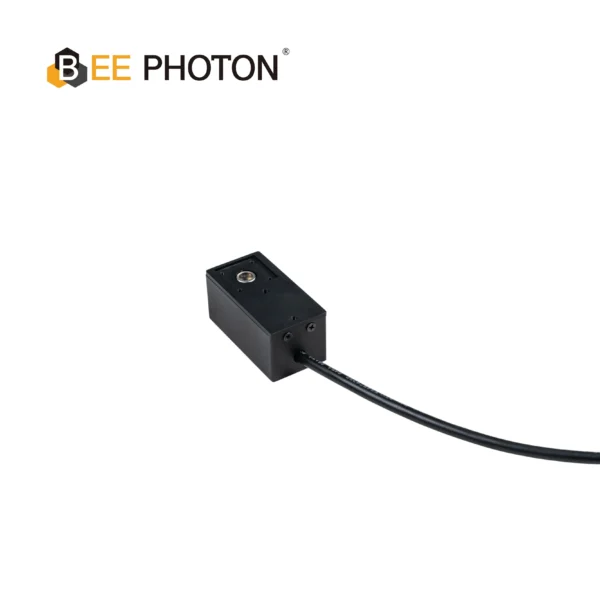

Fotodioden-Modul（Digitaler Signalausgang）PDTM-D
