Sehen Sie, wir müssen gleich von Anfang an ehrlich sein. Wenn Sie ein Bauingenieur oder ein Projektmanager sind, der ein großes Infrastrukturprojekt beaufsichtigt - wie eine Brücke, die eine Salzwasserbucht überspannt, oder einen Hochgeschwindigkeits-Eisenbahntunnel -, dann ist es Ihnen egal, wie Sensor. Sie interessieren sich für die Daten.
Wenn Ihr Bildschirm anzeigt, dass die Belastung des nördlichen Pfeilers innerhalb der Grenzwerte liegt, dann liegt sie tatsächlich innerhalb der Grenzwerte.
Aber jetzt kommt der Knackpunkt: Die Zuverlässigkeit dieser Daten hängt vollständig von der Komponente ab, die das physikalische Signal in ein elektrisches umwandelt. Bei optischen SHM-Systemen (die elektrische Dehnungsmessstreifen alter Schule zunehmend ersetzen) ist diese Komponente das kundenspezifisches Photodiodenmodul.
Ich bin schon lange genug in der Optoelektronik tätig, um zu sehen, wie brillante technische Projekte scheitern, weil jemand beschließt, fünfzig Dollar zu sparen, indem er einen generischen Photodetektor von der Stange kauft, anstatt eine maßgeschneiderte Lösung zu entwickeln. Das macht mich wahnsinnig.
Heute werden wir tief in die Materie eintauchen - und ich meine technisch tief -, um herauszufinden, warum Anpassungen so wichtig sind, wie die Physik funktioniert (ohne ein Mathematikstudium absolvieren zu müssen) und wie man ein System aufbaut, das tatsächlich Bestand hat.
Das wirkliche Problem mit allgemeinen Tiefbau-Sensoren
Die meisten Leute denken, ein Sensor sei einfach nur ein Sensor. Man kauft ihn, klebt ihn, verdrahtet ihn und vergisst ihn.
Wenn es nur so einfach wäre.
In der Welt der Sensoren zur Überwachung der strukturellen Gesundheit, insbesondere solche, die auf Faser-Bragg-Gittern (FBG) oder Brillouin-Streuung basieren, ist die Umgebung brutal. Wir sprechen hier von Temperaturschwankungen von -20°C bis +50°C, elektromagnetischen Störungen (EMI) durch Stromleitungen und mechanischen Vibrationen, die eine normale Leiterplatte zu Staub zerfallen lassen würden.
Ich erinnere mich an ein Projekt im Mittleren Westen, das einige Jahre zurückliegt. Ein Unternehmen verwendete Standard-Photodioden in seinen FBG-Abfragesystemen für ein Brückenprojekt. Der Winter kam. Die Temperatur sank. Der “Dunkelstrom” in den Sensoren veränderte sich gerade genug, um wie eine Dehnungsänderung auszusehen. Sie dachten, die Brücke würde sich gefährlich zusammenziehen. Das war sie aber nicht. Es handelte sich nur um einen kalten Sensor. Dieser Fehlalarm kostete sie Tausende an Inspektionsgebühren.

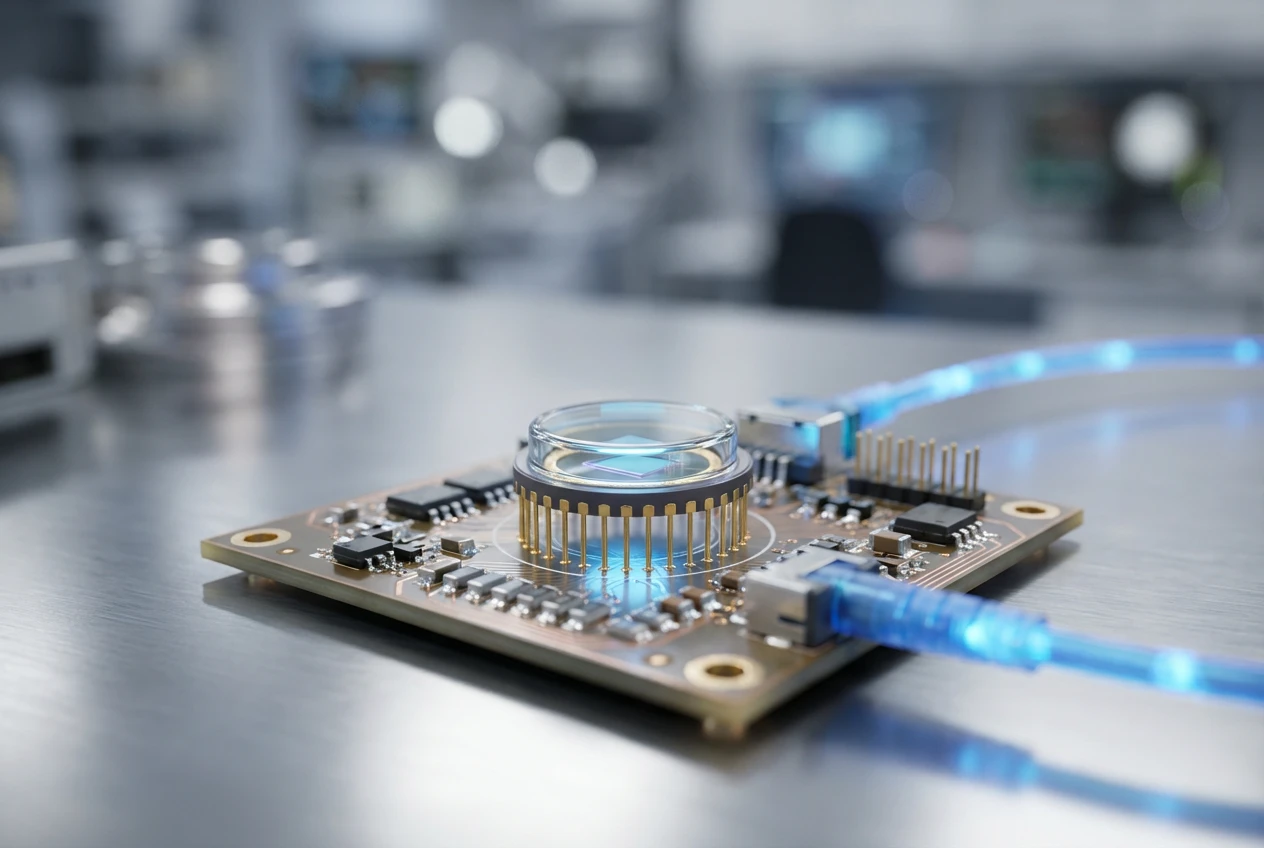

A kundenspezifisches Photodiodenmodul geht es nicht nur darum, in eine seltsam geformte Schachtel zu passen. Es geht darum, die elektro-optischen Eigenschaften auf die spezifische “Gesundheit” abzustimmen, die Sie überwachen wollen.
Fotodioden-Modul（Analoger Ausgang）PDTM-A
Bee Photon ist ein führender Anbieter von OEM-Fotodiodenmodulen für kundenspezifische Anforderungen. Vertrauen Sie einem erfahrenen OEM-Fotodiodenmodul-Lieferanten für Ihre optischen Präzisionsinstrumente.
Warum optisch? (Der 30-Sekunden-Pitch)
Bevor wir uns mit den Feinheiten der Diode befassen, sollten wir klären, warum Sie sich wahrscheinlich mit optischen Lösungen befassen.
- EMI-Immunität: Das Licht schert sich nicht um die Hochspannungskabel, die entlang Ihrer Bahnstrecke verlaufen.
- Entfernung: Sie können Glasfaserkabel kilometerweit ohne nennenswerten Signalverlust verlegen.
- Multiplexing: Sie können Dutzende von Sensoren an einer einzigen Faser anbringen.
Das optische Signal, das von der Brücke zurückkommt, ist jedoch schwach. Extrem schwach. An dieser Stelle kommt unser Held, die Fotodiode, ins Spiel.
Der technische Kern: Entwurf des benutzerdefinierten Moduls
Wenn wir ein Modul auf BeePhoton, Wir suchen uns nicht einfach einen Chip aus einem Katalog aus. Wir achten auf das Signal-Rausch-Verhältnis (SNR).
Bei der SHM wird normalerweise eine Verschiebung der Wellenlänge (bei FBG) oder der Intensität gemessen. Die Genauigkeit dieser Messung wird durch das SNR bestimmt.
Hier ist die grundlegende Beziehung, die Sie kennen müssen. Es ist nicht komplex, aber wichtig:
SNR = (I_p) / (I_shot + I_thermal + I_dark)
Wo:
- I_p ist Ihr Photostrom (das Signal).
- I_shot ist das Schussrauschen (unvermeidliches Quantenrauschen).
- I_thermal ist das thermische Rauschen (verursacht durch die Wärme im Widerstand).
- I_dark ist der Dunkelstrom (Strom, der fließt, auch wenn kein Licht vorhanden ist).
1. Der Kampf gegen die dunkle Strömung
Für Anwendungen im Bauwesen, I_dark ist Ihr Feind. Wenn die Temperatur steigt, verdoppelt sich der Dunkelstrom etwa alle 10 °C. Wenn Ihr kundenspezifisches Photodiodenmodul nicht für niedrige Dunkelstromstärken optimiert ist oder keine eingebaute Temperaturkompensation hat, driftet Ihre Basislinie.
Wir verwenden häufig hochwertige Si-PIN-Fotodioden für kürzere Wellenlängen oder spezielle InGaAs-Varianten für Telekommunikationswellenlängen, die speziell für geringen Leckstrom ausgewählt wurden. Einige der von uns verwendeten Basisspezifikationen können Sie hier nachlesen: Si-PIN-Fotodioden.
2. Ansprechverhalten und Linearität
Sie wollen eine hohe Empfindlichkeit (R), gemessen in Ampere pro Watt (A/W).
I_p = P_opt * R
- P_opt ist die optische Leistung, die auf den Sensor trifft.
- R ist die Reaktionsfähigkeit.
Wenn wir die Antireflexbeschichtung auf der Photodiodenoberfläche so anpassen, dass sie genau der Laserwellenlänge entspricht, die in Ihrem Abfragesystem verwendet wird (z. B. 1550 nm oder 850 nm), können wir eine zusätzliche Effizienz von 10-15% herausholen. Das mag nicht viel klingen, aber wenn Ihr Signal 10 km durch einen staubigen Glasfaseranschluss gereist ist, bedeuten diese 15% den Unterschied zwischen Daten und Rauschen.
Integration des Transimpedanz-Verstärkers (TIA)
Hier ist eine kontroverse Meinung: Niemals eine rohe Fotodiode für eine SHM-Feldanwendung kaufen. Kaufen Sie immer ein Modul mit einem integrierten TIA.
Warum? Weil ein hochohmiges Signal, das aus einer rohen Fotodiode kommt, ein Magnet für Rauschen ist. Es wirkt wie eine Antenne. Sie wollen diesen Strom sofort in eine niederohmige Spannung umwandeln, und zwar direkt an der Quelle.
Die Ausgangsspannung ($V_out$) wird bestimmt durch:
V_out = I_p * R_f
- R_f ist der Rückkopplungswiderstand.
In einem kundenspezifisches Photodiodenmodul, können wir abstimmen R_f um Ihnen genau die Verstärkung zu geben, die Sie brauchen. Zu viel Gain bedeutet, dass der Sensor an sonnigen Tagen gesättigt ist. Zu wenig, und Sie übersehen die Mikrorisse.
Fotodioden-Modul（Digitaler Signalausgang）PDTM-D
Unser Fluoreszenzdetektormodul bietet eine hohe Verstärkung für die Bioanalytik. Dieses Fluoreszenzdetektormodul ist ideal für IVD und gewährleistet eine genaue Erkennung schwacher Signale.
Ein Fall aus der Praxis: Der “Geister”-Zug
Lassen Sie mich eine Geschichte (Namen natürlich anonymisiert) über ein Eisenbahnüberwachungsprojekt in Europa erzählen.
Der Kunde überwachte die Verformung der Gleise. Es wurde ein allgemeiner optischer Sensor verwendet. Jedes Mal, wenn ein bestimmtes Modell eines Hochgeschwindigkeitszuges vorbeifuhr, spielten die Daten verrückt - überall gab es Spitzen. Sie dachten, das Gleis sei locker.
Wir analysierten ihren Aufbau. Es stellte sich heraus, dass die Bandbreite ihres generischen Detektors bei zu hoch. Es nahm Hochfrequenzmodulationen aus dem Signalsystem des Zuges auf, die in die Umgebung gelangten.
Die Lösung:
Wir haben ein maßgeschneidertes Modul für sie entwickelt.
- Bandbreitenbegrenzung: Wir fügten einen Kondensator in die Rückkopplungsschleife ein, um einen Tiefpassfilter zu schaffen, der Frequenzen über 10 kHz unterdrückt.
- Formel für die Grenzfrequenz: f_c = 1 / (2 * pi * R_f * C_f)
- Abschirmung: Wir haben ihn in ein hermetisch abgedichtetes, vernickeltes Messinggehäuse eingebaut, das an der gemeinsamen Schiene geerdet ist.
Ergebnis? Saubere Daten. Die “Geister”-Vibrationen sind verschwunden. Das ist die Macht der Anpassung.
Fotodioden im Vergleich zu den Alternativen
Das werde ich oft gefragt: “Warum nicht einfach Piezos verwenden?” Hier ist ein kurzer Überblick darüber, warum optische/photodiodische Systeme im Hoch- und Tiefbau erfolgreich sind.
| Merkmal | Kundenspezifische Photodiode (optisch) | Elektrischer Dehnungsmessstreifen | Piezoelektrischer Sensor |
|---|---|---|---|
| EMI-Immunität | Insgesamt (Es verwendet Licht) | Schlecht (Erfordert starke Abschirmung) | Mäßig |
| Lebenserwartung | 20+ Jahre (Keine beweglichen Teile) | 5-10 Jahre (Korrosionsrisiko) | 10-15 Jahre |
| Verkabelung | Faser (Leichtgewicht, lange Laufzeit) | Kupfer (schwer, Widerstandsverlust) | Kupfer (Signalverschlechterung) |
| Drift | Niedrig (mit benutzerdefinierter Kompensation) | Hoch (schwankt mit der Temperatur) | Mittel (Ladungsleckage) |
| Kosten | Hohe Anfangskosten/geringe Wartung | Geringe Anschaffungskosten/hoher Wartungsaufwand | Mittel |
Die Installation ist wichtig: Bringen Sie es nicht durcheinander
Sie können das Beste haben BeePhoton Sensor der Welt, aber wenn man ihn falsch installiert, ist er ein Briefbeschwerer.
Wenn Sie diese Module in Ihre Abfragebox integrieren:
- Thermische Isolierung: Halten Sie das Fotodiodenmodul von den Kühlkörpern des Netzteils fern. Erinnern Sie sich an die Dunkelstromregel? Wärme = Rauschen.
- Winkel des Einfalls: Wenn Sie Licht aus dem freien Raum einkoppeln (was bei SHM selten vorkommt), stellen Sie sicher, dass der Winkel eine Rückreflexion in den Laser verhindert.
- Verbinder: Verwenden Sie APC-Steckverbinder (Angled Physical Contact). Sie reduzieren die Rückflussdämpfung im Vergleich zu PC-Steckern erheblich.
Nach welchen Spezifikationen sollten Sie fragen?
Wenn Sie einen RFP (Request for Proposal) schreiben für Tiefbau-Sensoren, Schreiben Sie nicht einfach “optischer Sensor”. Seien Sie genau.
Fragen Sie nach:
- NEP (Noise Equivalent Power): Idealerweise < $10^{-14}$ W/sqrt(Hz). Daraus ergibt sich das Mindestsignal, das Sie erkennen können.
- Sättigungsleistung: Stellen Sie sicher, dass der Sensor bei starkem Signal nicht blind wird.
- Aktiver Bereich: Eine größere Fläche fängt mehr Licht ein, erhöht aber die Kapazität (geringere Geschwindigkeit). Bei SHM bevorzugen wir in der Regel etwas größere Flächen, da wir keine GHz-Geschwindigkeiten benötigen, sondern Licht einfangen müssen.
Zukünftige Trends: IoT und intelligente Infrastruktur
Wir erleben einen Wandel. Die Sensoren werden immer intelligenter. Wir entwickeln jetzt Prototypen von Modulen mit integrierten ADCs (Analog-Digital-Wandlern) direkt im abgeschirmten Gehäuse. Das bedeutet, dass das Signal, das den Sensor verlässt, bereits digital ist, was es praktisch immun gegen Rauschen bei der Übertragung an den zentralen Prozessor macht.
Es ist eine aufregende Zeit. Brücken, die “sprechen”, sind keine Science-Fiction mehr.
Fotodioden-Modul（Digitaler Signalausgang）PDMM
Unser rauscharmes Photodetektormodul gewährleistet hohe Empfindlichkeit für Präzisionsaufgaben. Verwenden Sie dieses rauscharme Photodetektormodul für hervorragende Spektroskopieergebnisse.
Schlussfolgerung... mehr oder weniger
Bei der Überwachung des Bauwerkszustands gibt es keine Einheitsgröße“. Jede Brücke schwingt anders. Jeder Tunnel hat ein anderes Feuchtigkeitsprofil.
Mit einer kundenspezifisches Photodiodenmodul ermöglicht es Ihnen, die Augen Ihres Systems auf die spezifische Dunkelheit zuzuschneiden, durch die es sehen muss. Es stellt sicher, dass Sie dem Stadtrat nicht nur die Daumen drücken, wenn Sie sagen, die Brücke sei sicher. Sie wissen schon.
Wenn Sie mit verrauschten Daten oder Sensoren zu kämpfen haben, die nach einem Winter nicht mehr funktionieren, ist es vielleicht an der Zeit, keine Produkte von der Stange mehr zu kaufen.
Besuchen Sie unser Si-PIN-Fotodioden um die Basistechnologie zu sehen, mit der wir arbeiten, oder wenn Sie bereit sind, über Spezifikationen zu sprechen, kontaktieren Sie uns unter BeePhoton.
FAQ: Allgemeine Fragen zu optischen SHM-Sensoren
F1: Können kundenspezifische Fotodiodenmodule wirklich eine Einbettung in Beton überstehen?
A: Unmittelbar? Nein. Das Fotodiodenmodul befindet sich normalerweise in der “Abfrageeinheit” (der Safebox), während das Glasfaserkabel in den Beton eingebettet wird. Wenn sich das Abfragegerät jedoch in einer rauen Umgebung befindet (z. B. unter einem Brückendeck), muss das Modul im Inneren gegen Feuchtigkeit und Temperaturschwankungen geschützt werden, und genau das tun wir.
F2: Was ist der größte Kostentreiber bei einem benutzerdefinierten Modul?
A: Überraschenderweise liegt es nicht am Chip, sondern an der Prüfung und Verpackung. Um sicherzustellen, dass ein Modul 20 Jahre lang hermetisch dicht bleibt, sind spezielle Versiegelungsverfahren und strenge Temperaturwechseltests erforderlich. Sie zahlen für die Zuverlässigkeit, nicht nur für das Silizium.
F3: Wie oft müssen diese optischen Sensoren kalibriert werden?
A: Im Gegensatz zu elektrischen Sensoren, die mechanisch driften, ist die Fotodiode selbst extrem stabil. Normalerweise ist die System muss alle 1 bis 2 Jahre kalibriert werden, aber das liegt oft an der Alterung der Laserquelle, nicht des Detektors. Ein hochwertiges kundenspezifisches Detektormodul kann ein Jahrzehnt lang stabil bleiben.
