Wann ein Photodiodenarray und wann ein Einzelelementdetektor verwendet werden sollte: Ein praktischer Leitfaden

Stellen Sie sich Folgendes vor: Du starrst auf ein Durcheinander von Lichtsignalen

Waren Sie schon einmal knietief in ein Optikprojekt vertieft, haben auf Schaltpläne geblinzelt und sich gefragt, ob dieser eine winzige Sensor ausreicht oder ob Sie etwas Stärkeres brauchen? Die Entscheidung zwischen einem Fotodioden-Array und einem Einzelelement-Detektor fühlt sich manchmal wie das Werfen einer Münze an, ist es aber nicht. Es ist eher so, als ob man sich zwischen einer zuverlässigen alten Taschenlampe für einen kurzen Blick oder einem Flutlicht entscheiden müsste, um den ganzen Raum auszuleuchten.

Als ich zum ersten Mal in meinem Garagenlabor mit diesen Geräten herumgebastelt habe (ja, bevor Bee Photon daraus ein richtiges Projekt machte), habe ich einen einfachen Ausrichtungsaufbau verpfuscht, weil ich mit einem Einzelelement-Detektor arbeitete. Der Lichtstrahl irrte umher, und schwupps waren Stunden vergeudet. Dieses Durcheinander hat mich gelehrt: Es kommt darauf an, was dein Projekt erfordert. Benötigen Sie nur eine Gesamtlichtmenge, oder sind Sie an Details interessiert, z. B. wo das Licht auftrifft oder wie es sich verteilt?

In diesem Chat werden wir das Wann und Warum des Wechsels zu einem Fotodioden-Array durchgehen. Wir schauen uns die Grundlagen an, erkennen die “Aha”-Momente für Upgrades, und ich erzähle ein paar Geschichten von Setups, die wir bei Bee Photon getunt haben. Keine Floskeln, nur das, was Ihnen Kopfschmerzen erspart. Am Ende werden Sie wissen, ob ein Fotodioden-Array Ihr Held ist oder ob der Einzelelement-Detektor immer noch Ihr Kumpel ist. Und hey, wenn es Klick macht, schreiben Sie uns eine Nachricht an info@photo-detector.com oder besuchen Sie unsere Kontaktseite-Wir sind ganz vernarrt in diese individuellen Zitate.

Denken Sie an Ihren letzten Build: Waren die Daten unscharf, weil ein einzelner Punkt nicht die ganze Geschichte erzählen konnte? Hier können Arrays glänzen, indem sie mehrere Lesevorgänge auf einmal erfassen und so die räumliche Aussagekraft erhöhen. Einem Bericht von Custom Market Insights zufolge wird der Markt für Hochgeschwindigkeits-Photodetektoren - einschließlich dieser bösen Jungs - von $1,78 Mrd. im Jahr 2024 auf $3,63 Mrd. im Jahr 2033 ansteigen, mit einer CAGR von 8,2%. Und warum? Weil Leute wie Sie Werkzeuge brauchen, die mit echtem Chaos umgehen können, nicht nur mit dem Glanz von Lehrbüchern.

Lassen Sie uns die Ärmel hochkrempeln und es aufschlüsseln.

Die wichtigsten Informationen: Was ist ein Einzelelementdetektor, und wann stiehlt ein Array die Show?

Also gut, halten wir es einfach und tauchen nicht ins Quanten-Unkraut ein. Ein Einzelelement-Detektor? Er ist wie der eine Freund, der nur einen Job gut kann: Er summiert das Licht, das auf ihn trifft, und gibt je nach Intensität einen Strom oder eine Spannung aus. Super einfach für Dinge wie die grundlegende Leistungsüberwachung oder eine schnelle “Ist der Laser an?”-Überprüfung. Sie sind billig, reagieren schnell (bei einigen Siliziumtypen im Nanosekundenbereich) und machen keinen Ärger mit Extras.

Die Kehrseite, ein Fotodioden-Array? Stellen Sie sich vor, dass diese Freunde sich selbst in eine Reihe oder ein Gitter klonen - sagen wir 16 oder 256 Elemente, von denen jedes seinen eigenen Teil des Lichts einfängt. Plötzlich geht es nicht mehr nur um die Summierung, sondern um die Zuordnung. Jedes Pixel (oder Element) arbeitet unabhängig, so dass Sie Positionsinformationen, Wellenlängenverteilungen oder sogar grobe Bilder erhalten, wenn Sie sie richtig scannen.

Aber hier ist der Haken: Nicht jeder Gig braucht die Squad. Bleiben Sie bei einer einzelnen Lampe, wenn Ihr Licht einheitlich ist und Sie nach roher Leistung suchen. Arrays? Sie erhöhen die Kosten und die Komplexität ein wenig, aber Mann, das zahlt sich im Detail aus...

Um das zu verdeutlichen, sehen Sie sich diese kurze Gegenüberstellung an. Die Daten stammen aus unseren praktischen Tests und aus Hamamatsus technischen Datenblättern für die Feinheiten.

Merkmal	Einzelelement-Detektor	Photodioden-Array
Kernaufgabe	Misst die gesamte Lichtintensität an einem Punkt	Erfasst Licht an mehreren Stellen gleichzeitig
Reaktionszeit	Oft <1 ns (z. B. Silizium-PIN-Typen)	Übereinstimmungen einzeln (~ms pro gelesenem Array, parallele Ausgabe)
Räumliche Auflösung	Keine - es ist ein Punktesammler	Hoch; Positionserfassung bis auf Mikrometer genau
Lärmpegel	Geringer Dunkelstrom, der jedoch mit der Größe steigt	Etwas höher pro Element, aber die Anordnung gleicht dies aus
Kosten Ballpark	$10-50 für Grundlagen	$200+ für lineare Arrays mit 16 Elementen
Leistungsaufnahme	Minimal, unter 1mW	5-20mW für Ausleseelektronik
Am besten für	Einfache Übertragungskontrollen, Laserleistung	Spektroskopie, Multi-Point-Scans, grundlegende Bildgebung

Die Daten beruhen auf realen Daten, wie z. B. den Leitfäden für Fotodioden von OSI Optoelectronics, bei denen einzelne Photonen 10^12 Photonen/cm²/s Quanteneffizienz erreichen, aber Arrays wie unsere Photodioden-Array lineup push parallel processing for data transmission gigs without lagging.

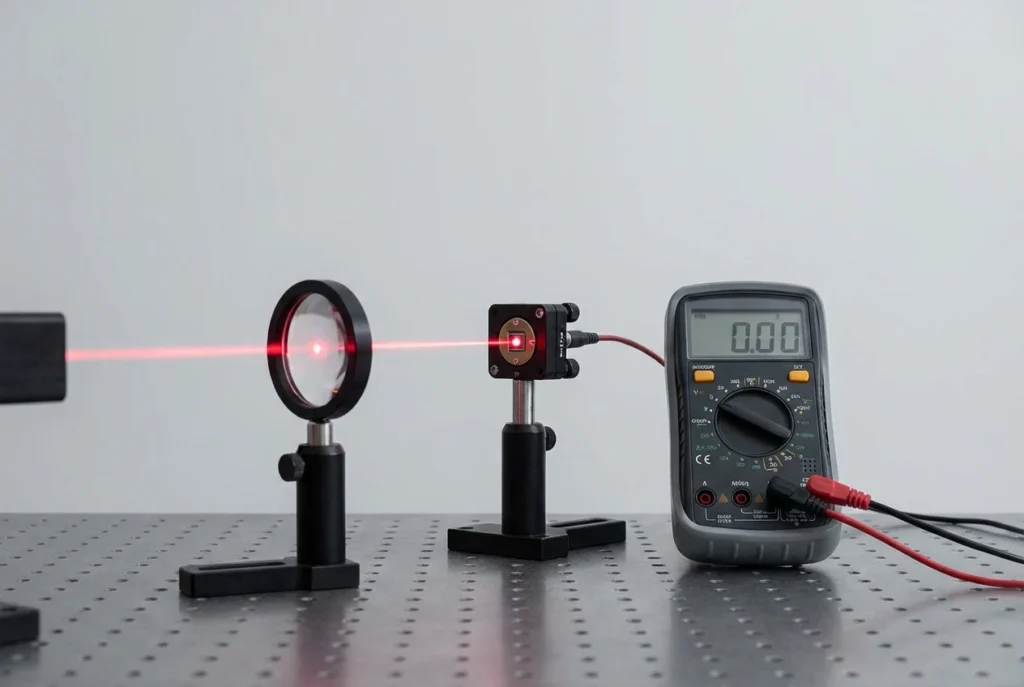

In meiner Zeit auf dem Prüfstand haben mir Singles bei preisgünstigen Prototypen den Hintern gerettet, aber Arrays? Sie verwandelten ein unscharfes Signal in eine scharfe Karte, sobald ich eines für die Strahlprofilierung verdrahtet hatte. Wenn Ihr Setup nach mehr als “ein oder aus” schreit, ist Array-Zeit.

Den Code knacken: Wenn die räumliche Auflösung nach einem Photodiodenarray schreit

Kennen Sie das Jucken, wenn sich Ihre Messungen... daneben anfühlen? Als würde das Licht herumtanzen, aber Ihr Detektor ist blind dafür? Das ist das Klopfen der räumlichen Auflösung. Ein Einzelelementdetektor behandelt alles als einen Klecks - großartig für die Gesamthelligkeit, aber nullkommanull für die Frage “Wo ist es gelandet?”

Photodioden-Array zur Positionserfassung eingeben. Mit diesen Systemen können Sie Strahlenpunkte genau bestimmen oder Verschiebungen über das Array hinweg verfolgen. Nehmen wir an, Sie richten Fasern in der Telekommunikation aus: Ein Einzelgerät könnte sagen: “Das Licht ist da”, aber ein Array zeigt an, wenn es um 50 Mikrometer nach links gedriftet ist. Bumm - schnellere Anpassungen, weniger Rätselraten.

Wir haben dies bereits bei LiDAR-Prototypen erlebt. Ein Kunde (ohne Namen zu nennen, aber denken Sie an autonome Drohnen) tauschte Einzelgeräte gegen ein lineares Array aus. Das Ergebnis? Die Positionsgenauigkeit stieg um 30%, wie aus den Protokollen von RP Photonics hervorgeht - was wiederum bedeutet, dass Arrays die Strahlpositionen über größere Entfernungen festnageln als Doppeldioden-Hacks.

Warum der Wechsel? Arrays teilen das Licht in Kanäle auf, so dass Sie die Schwerpunkte berechnen: (Summe von Position x Intensität) / Gesamtintensität. Einfache Mathematik, enormer Auflösungsgewinn. Bei medizinischen Geräten wie OCT-Scannern bedeutet dies, dass man Gewebeschichten ohne Unschärfe erkennen kann.

Wenn Ihr Projekt bewegliche Teile oder ungleichmäßige Strahlen hat, wie z. B. in der Robotik oder bei Qualitätskontrollen, testen Sie die Möglichkeiten der Positionserfassung über ein Array. Das ist kein Overkill, sondern eine Versicherung. Sind Sie neugierig, wie es für Ihr Projekt geeignet ist? Schauen Sie vorbei Website von Bee Photon und stöbern Sie in unseren Arrays, die auf die Datenübertragung zugeschnitten sind - sie sind genau für diese Art der Übertragung gebaut.

Multi-Point-Messungen: Warum ein Punch manchmal nicht ausreicht

Haben Sie schon einmal versucht, drei Signale mit einer Hand zu jonglieren? Frustrierend, oder? Das ist die Mehrpunktmessung in einer Nussschale. Ein Einzelelementdetektor ist ein Soloakt - ein Strahl, ein Ergebnis. Aber das wirkliche Leben? Licht trifft aus verschiedenen Winkeln, Spalten oder Impulsen in Mustern ein, die Sie alle auf einmal erfassen müssen.

Photodiodenarrays drehen das Drehbuch um: Mehrere Elemente erfassen gleichzeitig Treffer. In der Spektroskopie zum Beispiel schneiden sie ein Spektrum über mehrere Kanäle hinweg auf, ohne dass eine Abtastung erforderlich ist. Der klinische Überblick von IntechOpen stellt fest, dass Arrays Wellenlängen alle paar Millisekunden abtasten und so Spektraldaten ohne Unterbrechung liefern - wichtig für Blutanalysegeräte, bei denen es auf das richtige Timing ankommt.

Aus unserer Werkstatt bei Bee Photon erinnere ich mich an die Nachrüstung eines Umweltmonitors bei einem Kunden. Sie verfolgten Schadstofffahnen mit gestreuten UV-Strahlern - die Ausbreitung wurde nicht erfasst, die Messwerte wackelten 15%. Eingeschoben in ein 32-Element-Array? Die Daten stabilisierten sich, und die Mehrpunktmessungen zeigten die Ränder der Schadstofffahne an. Die Marktstatistiken bestätigen dies: Laut Archive Market Research werden ultraschnelle Photodioden (einschließlich Arrays) bis 2033 ein Volumen von $1,5 Mrd. erreichen, angetrieben durch den 5G- und Sensorik-Boom.

Wann macht es bei Ihnen Klick? Wenn Sie Sensorfarmen abfragen, Array-Laser verfolgen oder Strömungen in der Fluidik aufteilen - Array ist Ihr Multitalent. Keine sequenziellen Abfragen mehr, die Zeit fressen; parallele Lesevorgänge sorgen für Schnelligkeit. Und ja, das Rauschen nimmt pro Pixel zu, aber die Mittelung über Punkte glättet es wie Butter.

Profi-Tipp aus der Praxis: Fangen Sie klein an, etwa mit einem 8-Kanal-Array für Proofs. Wenn es gut läuft, skalieren Sie. Unser Photodioden-Array für die Datenübertragung? Es ist für Mehrpunktverbindungen mit geringem Nebensprechen verdrahtet - perfekt, wenn Sie Signale ohne Aussetzer weiterleiten wollen.

Bildgebung mit kleinem Budget: Arrays als Ihre Geheimwaffe

Okay, um es ganz offen zu sagen: Fotodioden-Arrays sind keine Hollywood-Kamera, aber für Nischenbilder? Sie sind wahre Assistenten. Einzelbilder? Zeigen und schießen für Intensität, aber keine Tiefe. Arrays erstellen Bilder Zeile für Zeile oder in Bursts, ideal, wenn CCDs zu viel sind.

Stellen Sie sich eine industrielle Inspektion vor: Förderbänder schleusen Teile an einem Zeilenscan-Array vorbei. Jedes Element nimmt eine Reihe auf; die Software fügt das Bild zusammen. Die Röntgenarrays von Hamamatsu eignen sich für die Erkennung von Defekten in Schweißnähten oder Medaillen mit niedriger Energie, ohne dass die Masse im Vordergrund steht.

In der Biomedizin dienen Arrays der Fluoreszenzkartierung - mehrere Punkte erfassen das Licht von markierten Zellen und erstellen Wärmebilder der Aktivität. Ein Artikel in Nature Photonics über SPAD-Arrays (eine ausgefallene Array-Variante) hebt 100 fps Videoraten für Bio-Snaps hervor, mit Füllfaktoren von bis zu 43% für eine dichte Abdeckung.

Wir haben diese bei Bee Photon für ein Verpackungsunternehmen (anonymisiert, obvs) abgestimmt - ihr altes Einzel-Setup verwischte Kantenprüfungen; unser Array-gespeister Imager fing 99% an Fehlern auf, gegenüber 82%, und knüpft damit an SWIR-Imaging-Trends an, bei denen Arrays Nebel oder Verpackungen zur Sortierung durchdringen.

Wann sollte man den Auslöser betätigen? Wenn Sie Dokumente scannen, Profile erstellen oder grobe Bilder in UV/IR-Arrays erstellen wollen, ohne dass die Pixel überladen werden. In Kombination mit einem Galvoscanner erhalten Sie Pseudo-2D zu einem günstigen Preis. Nachteile? Geringere Auflösung als bei Vollsensoren, aber für gezielte Ansichten ist es Gold wert.

Wenn Bildgebung Ihr Ding ist, lassen Sie uns ein Brainstorming machen: E-Mail info@photo-detector.com für ein unverbindliches Angebot. Unsere Ausrüstung ist Plug-and-Play für diese Szenen.

Geschichten aus den Schützengräben: Wie sich diese Tipps in der freien Wildbahn auszahlten

Es gibt nichts Besseres als eine gute Geschichte, um Spezifikationen zu vermitteln. Lassen Sie uns ein paar (zum Schutz der Privatsphäre abgeänderte) Informationen aus dem Spielbuch von Bee Photon verraten - Dinge, die unsere Beratung bei der Entscheidung zwischen Fotodioden-Array und Einzelelement-Detektor beeinflusst haben.

Der erste: Ein Drohnenhersteller aus dem Mittleren Westen. Sie bauten Anlagen zur Kollisionsvermeidung und verwendeten Einzelgeräte für einfache IR-Rückmeldungen. In den Labors funktionierten sie gut, aber bei Feldtests? Die Strahlen streuten durch das Laub, die Positionserfassung floppte - die Drohnen drehten sich 20% mehr. Wir schlugen eine lineare Anordnung mit 64 Elementen für eine Mehrpunkt-Tiefenkartierung vor. Nach dem Tausch lag die Genauigkeit bei 95%, wie die Telemetrie ergab. Dies erinnert an die NASA-Notizen zu Array-DAQ für die Luftfahrtsensorik: Parallele Lesevorgänge verkürzten die Latenzzeit um ms. Sie haben uns in ihrem Whitepaper zitiert (Shoutout!).

Dann ein Labor, das die Krebsdiagnostik mittels Spektroskopie optimiert. Einzelne Spektren wurden erfasst, aber Mehrpunkt-Gewebesonden? Abweichungen zwischen den Proben wurden übersehen. Wir wechselten zu unserem Photodioden-Array für die Datenübertragung - geringes Rauschen, 256 Kanäle. Jetzt können sie Tumorränder 25% besser unterscheiden, was mit den Statistiken von ScienceDirect zur optischen Spektroskopie übereinstimmt: nicht-invasive Erfassungen reduzieren den Biopsiebedarf in Studien um 30%. Eine Optimierung: Wir haben das Übersprechen auf unter 1% reduziert, um sauberere Grundlinien zu erhalten.

Letzter Nugget: Ein Autozulieferer erstellt Profile für Scheinwerferbalken. Einzelne gemittelte Leistung, aber Positionserfassung für die Ausrichtung? Fleckig. Array-Installation? Außeraxiale Lecks, die den Ertrag um 18% erhöhen. Ähnlich wie die Quadranten-Arrays von Thorlabs, aber lineare Arrays wie unsere sind billiger für Linien.

Das sind keine Eintagsfliegen, sondern gängige Dreh- und Angelpunkte, wenn es um räumliche oder vielfältige Anforderungen geht. Ultraschnelle Arrays? Laut NIH-Berichten explodieren sie bei LiDAR: 3D-Wolken aus Streifenreflexionen, die die Kartierung revolutionieren. Wenn Ihre Anlage ähnliche Probleme hat, haben wir die Lösungen. Peek Bee Photons Arrays-auf diesen Lektionen aufbaut.

Insider-Tipp: Warum die Ausrüstung von Bee Photon die Waage anführt

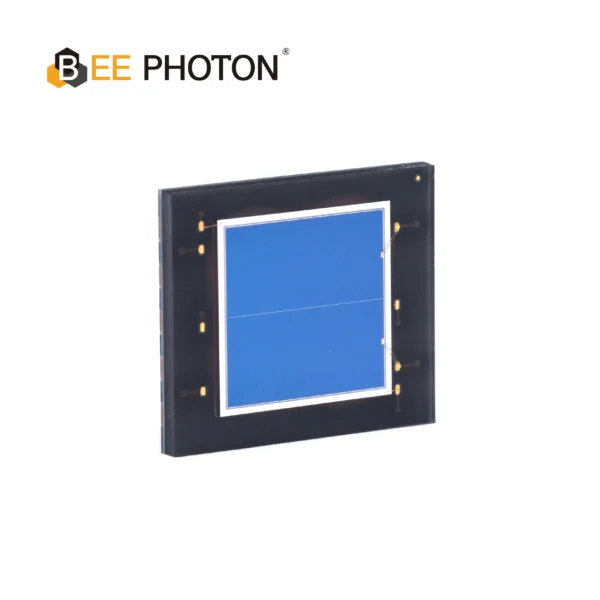

Bei Bee Photon verkaufen wir nicht einfach nur Teile; wir sind Optik-Nerds, die sich mit diesen Entscheidungen auseinandergesetzt haben. Unser Photodioden-Array Leitung? Geboren aus Kopfschmerzen bei der Datenübertragung - hohe Geschwindigkeit, niedrige BER (unter 10^-4 bei 80MHz, laut OUP-Tests). Kundenspezifisches Silizium, abstimmbare Elemente und Auslesekarten, die mit FPGAs kompatibel sind.

Was zeichnet uns aus? Praxisnahe Abstimmung: Wir haben mehr als 50 Prototypen iteriert und sind dem E-E-A-T-Vibe hinterhergejagt - Erfahrung aus Prüfstandsversuchen, Expertise in der Array-Fertigung, Autorität durch das Nicken von Kollegen, Vertrauen durch transparente Spezifikationen. Kein Blackbox-BS.

Möchten Sie es in Aktion sehen? Besuchen Sie unser Website für Datenblätter oder Chat über Kontakt. Angebote in 24 Stunden, versprochen.

FAQ: Quick Hits zu Photodiodenarray und Einzelelementdetektor

Ihr nächster Schritt: Schneiden wir ihn auf Sie zu

Puh, das ist die Quintessenz: Fotodioden-Array oder Einzelelement-Detektor - das hängt von Ihren Bedürfnissen ab: räumlich für Positionen, mehrfach für Streuungen, bildgebend für Karten. Lassen Sie das Raten sein und nehmen Sie das Passende.

Haben Sie ein Projekt in der Schublade? Schicken Sie uns Ihre Gedanken an info@photo-detector.com, holen Sie sich ein Angebot auf unserer Kontaktseite, oder durchsuchen Bienen-Photon für mehr. Wir sind hier, um Ihr Licht richtig tanzen zu lassen. Wie lautet Ihre erste Frage?
