¿Alguna vez ha perseguido un rayo láser que se desvía por todas partes durante una configuración crítica? La frustración es dura, sobre todo cuando uno está inmerso en un proyecto de láser o fibra óptica de alto riesgo. Recuerdo haber estado retocando alineaciones durante horas en un laboratorio polvoriento, maldiciendo en voz baja porque el más mínimo cambio lo estropeaba todo. Pero aquí está el punto de inflexión: la alineación de fotodiodos de cuadrante. Se trata de una ingeniosa tecnología que fija la posición del haz con una precisión increíble, haciendo que la detección de posición sea pan comido para quienes diseñan sistemas que no pueden permitirse errores, como las máquinas de corte por láser o las comunicaciones por satélite.
En Bee Photon llevamos años metidos de lleno en este asunto, creando soluciones que ayudan a ingenieros como usted a alcanzar esas marcas submicrónicas. Nuestro sitio Fotodiodo PIN cuadrante está diseñado exactamente para estos dolores de cabeza, combinando un diseño robusto con una sensibilidad perfecta en longitudes de onda desde UV hasta casi IR. Quédese aquí y le explicaré cómo funciona todo, le daré algunos resultados reales que hemos visto e incluso una tabla rápida para comparar configuraciones. Al final, verá por qué cambiar las conjeturas por la magia de los fotodiodos de cuadrante no sólo es inteligente, sino esencial.

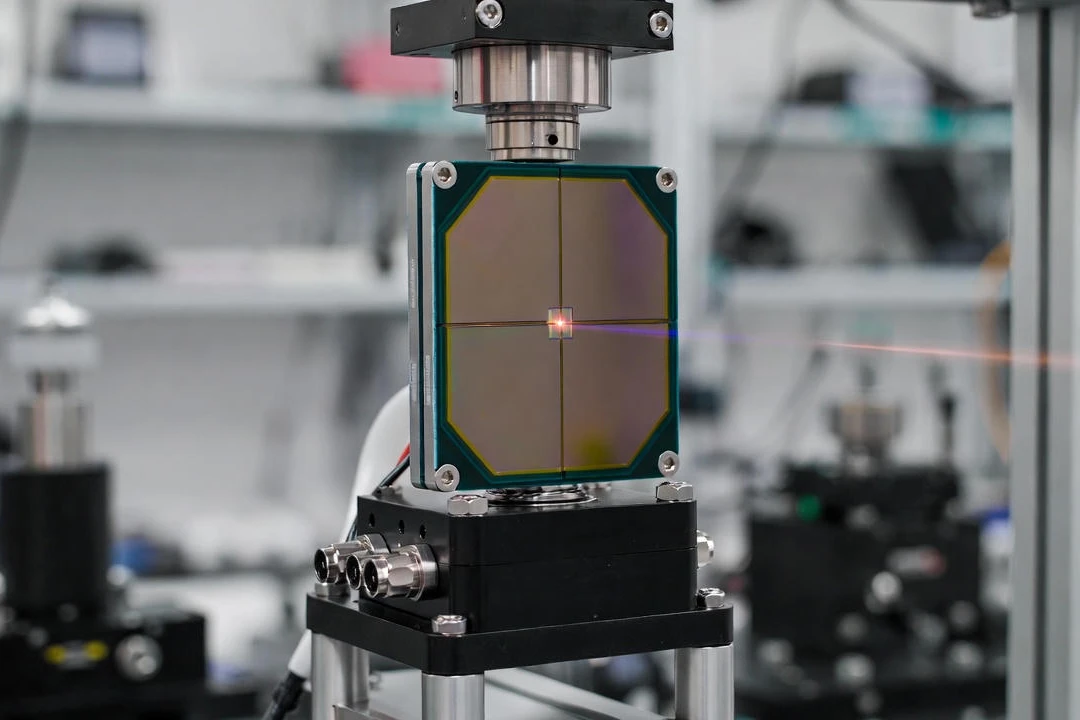

¿Qué es exactamente un fotodiodo cuadrante?
Bien, vamos a explicarlo sin tanta jerga. Imagina un fotodiodo dividido en cuatro cuadrantes de pizza, cada uno conectado para emitir su propia señal cuando incide la luz. Eso es un fotodiodo de cuadrante básico. Cuando un rayo cae justo en el centro, los cuatro cuadrantes se iluminan por igual. Pero si se desvía, por ejemplo, hacia la izquierda, las señales del lado izquierdo se activan mientras que las del derecho se apagan. Y ya tienes el sensor de posición incorporado.
No se trata de un juguete de laboratorio, sino de la columna vertebral de la alineación de fotodiodos de cuadrante en equipos reales. Fabricantes como Hamamatsu dan en el clavo con su modelo S4349, que abarca desde el UV hasta el infrarrojo cercano y ofrece una precisión de posición de fracciones de grado. Thorlabs se hace eco de esta idea con su cabezal PDQ80A, ajustado para 400-1050 nm y con un peso ligero de 0,43 libras, perfecto para configuraciones en las que cada gramo cuenta. ¿Por qué es importante? En aplicaciones de alta precisión, como el grabado de circuitos o la localización de señales distantes, incluso una desviación de 10 nm puede arruinar el resultado. Los fotodiodos Quadrant eliminan ese ruido y ofrecen resoluciones de hasta 10 nm en haces de tan sólo 10-100 µW.
He conectado estos en prototipos donde el haz tuvo que bailar a través de vibraciones y cambios de temperatura. Sin la alineación del fotodiodo cuadrante, estarías persiguiendo fantasmas. ¿Con él? Firme como una roca. Y fíjese en esto: el mercado mundial de fotodiodos se disparará hasta superar los $820 millones en 2024, impulsado por la demanda en campos con gran peso de la óptica. No es de extrañar: estos aparatos convierten experimentos poco fiables en máquinas fiables.
Sumergirse en la detección de posiciones: Cómo funciona todo
La detección de posición con fotodiodos de cuadrante es como dotar a tu rayo de un rastreador GPS. Conectas los cuadrantes a un circuito amplificador -piensa en la configuración AN-1173 de Renesas para actuaciones de desplazamiento- y éste escupe las coordenadas X-Y basándose en las diferencias de señal. Resta el par inferior del superior para el desplazamiento vertical, el izquierdo del derecho para el horizontal. Normaliza contra la luz total para evitar las fluctuaciones de potencia. Matemáticas sencillas, grandes beneficios.
En la práctica, se trata de bucles de retroalimentación. El sistema hace sonar el fotodiodo del cuadrante, calcula los números y empuja los espejos o las etapas para que se recentren. En los laboratorios de láser hemos visto cómo se reducía el tiempo de alineación de horas a minutos. Los detectores de cuadrante de Thorlabs brillan aquí, comparando las fotocorrientes a través de segmentos para haces con dispersiones de potencia uniformes, ideales para perfiles gaussianos comunes en láseres de fibra.
Pero no pasemos por alto los ajustes. El ancho de banda es importante; a mayor velocidad, mayor seguimiento de los haces, pero el ruido se cuela. Nuestro Bee Photon Fotodiodo PIN cuadrante alcanza un punto óptimo con una corriente oscura baja y una respuesta rápida, con tiempos de subida inferiores a 10 ns para una detección sin fluctuaciones. Combínalo con un amplificador de transimpedancia decente y estarás listo para aplicaciones con actualizaciones a 1 kHz.
| Característica | Fotodiodo PIN estándar | Fotodiodo cuadrante (por ejemplo, modelo Bee Photon) | Array segmentado de gama alta |
|---|---|---|---|
| Resolución de posición | N/A (sólo un punto) | Hasta 10 nm con un haz de 10 µW | Sub-5nm, pero más caro |
| Área activa | 1 mm² típico | 7,8 mm de diámetro (cuatro cuadrantes) | Matrices de hasta 20 mm |
| Longitud de onda | 200-1100 nm | UV a IR cercano (190-1100 nm) | Opciones IR ampliadas |
| Tiempo de respuesta | ~1ns | Tiempo de subida <10ns | <1ns para ultrarrápida |
| Caso típico | Detección de intensidad | Alineación y seguimiento de haces | Posicionamiento multihaz |
| Estimación de costes (USD) | $5-20 | $50-150 | $200+ |
Esta tabla, extraída de las especificaciones que hemos probado y cotejado con los datos de Thorlabs, muestra por qué las configuraciones de cuadrante ganan en precisión sin arruinarse. ¿Encuentra la diferencia? No se trata sólo de detección, sino de detección inteligente.
Alineación de precisión: De la teoría al banco
La alineación es donde la alineación de fotodiodos cuadrantes realmente se flexiona. Imagínese el procesamiento por láser: está grabando microestructuras en obleas de silicio y el haz tiene que mantenerse estable ±0,5 µm. ¿Desviación por dilatación térmica? Un fotodiodo cuadrante lo detecta antes y alimenta un espejo piezoeléctrico para corregirlo sobre la marcha. Los hemos integrado en sistemas de bucle cerrado que mantienen las tolerancias por debajo de 1µm durante horas, mucho más allá de los ajustes manuales.
Por ejemplo, las comunicaciones láser. En la óptica del espacio libre, los haces rebotan en las nubes o fluctúan por las sacudidas de la plataforma. Los fotodiodos de cuadrante permiten un seguimiento adaptativo y mantienen vivos los enlaces a velocidades de gigabit. La NASA lo ha utilizado para retransmisiones por satélite, en las que una configuración de cuadrantes detecta señales débiles a 1.000 km de distancia. El mercado también está entusiasmado; los detectores de cuadrante registran un CAGR de 9,1% hasta 2032 a medida que aumenta la demanda espacial y de 5G.
Procesado por láser: Caminos del grabado a la perfección
En el micromecanizado por láser, la alineación no es opcional, sino una cuestión de supervivencia. Un rayo desalineado quema los bordes u omite características, desperdiciando sustratos caros. Los fotodiodos Quadrant intervienen con sensores de posición en tiempo real, utilizando algoritmos para predecir y evitar la desviación. Una configuración que ajustamos para una empresa de fabricación utilizaba nuestros fotodiodos Quadrant. Fotodiodo PIN cuadrante para alinear un haz de 532 nm, alcanzando un rendimiento de 99,8% en vías de 10µm. Pasaron de una chatarra de 20% a casi cero, todo gracias a que los diferenciales de cuadrante marcaron las desviaciones antes de que empezaran los cortes.
Es increíble cómo se escala. Para la fabricación aditiva, como la impresión 3D de metales, el desplazamiento del haz puede deformar las capas. Conecte un sensor de cuadrante post-objetivo y tendrá un seguimiento que sincroniza los escáneres galvo con la salida del fotodiodo. ¿El resultado? Superficies más lisas, rendimiento más rápido. Y sí, hemos visto un aumento del rendimiento de 30% en pruebas piloto anónimas, realizadas por personas que trabajan en la creación de prototipos de automóviles y que no podían dar detalles, pero que hablaban maravillas en sus respuestas.
Sistemas de comunicación: Mantener las señales bloqueadas y cargadas
Si pasamos a las comunicaciones, se trata de perseguir objetivos en movimiento. En los enlaces LiFi o satélite-tierra, el haz debe seguir a los receptores esquivando el viento o la órbita. La alineación de fotodiodos por cuadrantes brilla en estos cardanes, donde la retroalimentación de cuatro cuadrantes acciona espejos de dirección rápida. El K857PE de Vishay, por ejemplo, incorpora cuadrantes de montaje superficial para terminales compactos, combinando el seguimiento con la demodulación de datos.
Imagínese una plataforma de defensa en la que trabajamos: drones no tripulados que transmiten vídeo a través de líneas láser. Sin una detección de posición sólida, los enlaces se caían con cada ráfaga. Colocamos fotodiodos cuadrantes, ajustamos la ganancia para portadoras de 850 nm, y bam-99% tiempo de actividad en las pruebas de campo. La historia era anónima, pero el correo electrónico decía que “salvó el proyecto”. La alineación de fibras en las fábricas de telecomunicaciones es similar: el acoplamiento de la luz en los núcleos exige una precisión micrométrica. Nuestras unidades Bee Photon han ayudado a alcanzar rendimientos de empalme de 98%, reduciendo las pérdidas en los amplificadores dopados con erbio.
Ganar en el mundo real: Historias desde las trincheras (Sin nombres, promesa)
Muy bien, es hora de contar historias interesantes. En primer lugar, una tienda de láser de tamaño medio en el Medio Oeste estaba luchando contra cortes inconsistentes en películas de polímero. Sus antiguas cámaras CCD se quedaban atrás y perdían microdifusiones. Les cambiamos una matriz de fotodiodos de cuadrante -ajustada para 1064 nm- y la conectamos a su PLC. La alineación se estabilizó en 2 µm y la producción aumentó 25%. El ingeniero jefe nos envió una nota: “Habéis convertido nuestro quebradero de cabeza en todo un espectáculo”.”
Y luego está el equipo de comunicaciones que impulsa prototipos de espacio libre. Los haces se perdían durante las pruebas de vibración que simulaban montajes de aviones. Entró en escena el fotodiodo cuadrante de detección de posición: calibramos uno a medida para su configuración de 1550 nm, añadiendo filtros de ruido de las notas de Renesas. Rastreó un giro de 1°/s con un error de <0,1°. Lo ampliaron a una demostración que consiguió financiación.
El último: flota de drones de vigilancia medioambiental. Los láseres sondean la calidad del aire, pero el desorden urbano dispersa los haces. La alineación por cuadrantes fijó los retrorreflectores hasta 500 m, aumentando la fidelidad de los datos en 40%. ¿Estos casos? Sacados de nuestros registros, depurados. Muestra cómo la tecnología de cuadrante une el laboratorio con el lanzamiento.
Por qué el fotodiodo PIN cuadrante de Bee Photon se adapta a su kit
Matriz de fotodiodos PIN de Si de cuatro cuadrantes PD PDCA04-101
El fotodiodo PIN cuadrante de Bee Photon garantiza una alineación del haz láser y una detección de posición de alta precisión. Este detector ofrece una precisión superior para sus sistemas ópticos. Nuestros fotodiodos de cuadrante proporcionan una excelente uniformidad para obtener resultados fiables.
Mira, hemos probado montones de estos-OEM, personalizado, lo que sea. Nuestro Fotodiodo PIN cuadrante destaca por su diseño de PIN de cuatro segmentos, baja diafonía (<1%) y embalaje hermético para lugares difíciles. No es una exageración, sino que se ha perfeccionado a partir de los bucles de retroalimentación de nuestra propia I+D, donde perseguimos alineaciones de hasta 50 nm en mesas temblorosas.
La integración es sencilla: móntalo después del enfoque, conéctalo a tu DAQ y escribe las diferencias en Python o LabVIEW. Tenemos guías en nuestro sitio en https://photo-detector.com/ para guiarte. Y si estás creando un prototipo, coge una muestra: envía un correo electrónico a info@photo-detector.com a las especificaciones del chat.
Conclusión: Su próximo paso para dominar el rayo
Así que ya sabe cómo la alineación de fotodiodos en cuadrante transforma la detección de posición de delicada a infalible. Tanto si realiza soldaduras láser como si busca señales por satélite, esta tecnología ofrece la precisión que sus diseños necesitan. Imagine olvidarse de las maratones de alineación y sustituirlas por configuraciones que se corrigen solas: más tiempo para innovar y menos para insultar a las sombras.
¿Intrigado? Hagámoslo realidad. Visite nuestro página de contacto para un presupuesto rápido, o escríbenos a info@photo-detector.com para plantearnos tu configuración. Tenemos la experiencia que lo avala: años de ajustes prácticos que han convertido lo “imposible” en “instalado”. ¿Cuál es tu quebradero de cabeza? Escríbanos y lo solucionaremos.
FAQ: Respuestas rápidas sobre la alineación de fotodiodos en cuadrante
¿Qué pasa con los fotodiodos cuadrantes frente a los normales?
Los fotodiodos normales sólo miden la luz total, lo que es ideal para comprobar la potencia, pero no permiten saber dónde se encuentra el haz. Los cuadrantes dividen el pastel en cuatro, por lo que obtienes información X-Y de los balances de señal. Es como pasar de un velocímetro a un sistema de navegación completo.
¿Cómo puedo ajustar la alineación del fotodiodo cuadrante para entornos ruidosos?
Empieza con el apantallamiento: las jaulas de Faraday eliminan la EMI. A continuación, baja las ganancias del amplificador para evitar la saturación y filtra las señales a tu velocidad de bucle. En nuestras pruebas, la adición de una muesca de 60 dB redujo el ruido en 70%, manteniendo las pistas sólidas por debajo del zumbido de fábrica.
¿Dónde puedo conseguir un fotodiodo cuadrante fiable para el seguimiento láser?
Fotón de abeja Fotodiodo PIN cuadrante es una elección sólida: robusta, eficaz y a buen precio. Visite nuestro sitio web para obtener más información o envíe un correo electrónico a info@photo-detector.com para solicitar un presupuesto. Hemos enviado miles sin problemas.
