InGaAs PIN vs APD: Elección del fotodiodo adecuado para su configuración

Introducción

Imagínatelo: estás metido hasta las rodillas en un proyecto, las señales parpadean como la mala recepción de un viejo televisor y tu fotodiodo no da abasto. ¿Le resulta familiar? Yo he estado allí, mirando osciloscopios hasta altas horas de la noche, preguntándome si cambiar ese PIN por un APD me habría ahorrado el dolor de cabeza. Como alguien que ha jugueteado con estos aparatos durante años en Bee Photon, entiendo que elegir entre un PIN de InGaAs o un APD puede parecer como tirar una moneda al aire, especialmente cuando se busca el equilibrio perfecto entre velocidad, sensibilidad y coste. Pero la buena noticia es que no tiene por qué ser un juego de azar.

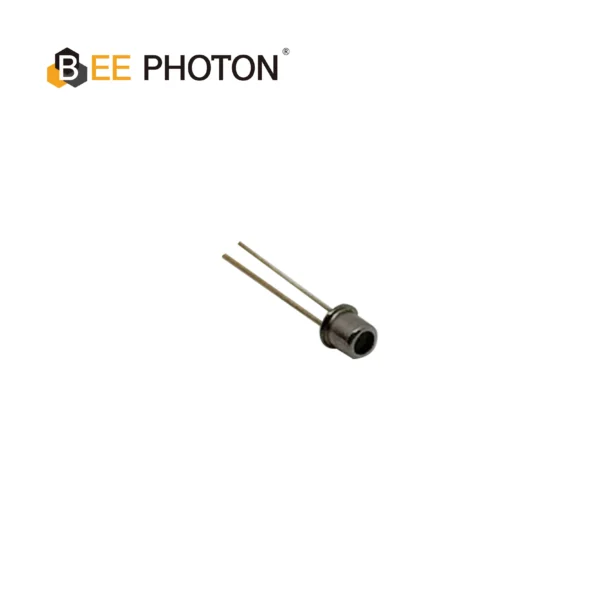

En esta charla, analizaremos los detalles de los fotodiodos PIN de InGaAs frente a los fotodiodos de avalancha (APD), nos centraremos en lo que hace que cada uno funcione en su caso concreto y le proporcionaremos los conocimientos necesarios para tomar una decisión acertada. Hablamos desde las trincheras: cosas que he visto funcionar (y fracasar) en laboratorios y pruebas de campo. Al final, se dará cuenta de por qué un detector de alta sensibilidad como nuestro Fotodiodo InGaAs de alta velocidad podría ser tu próximo mejor amigo. Arremanguémonos y solucionemos esto.

¿Qué es un fotodiodo PIN de InGaAs?

Empecemos por lo sencillo. Los fotodiodos PIN de InGaAs -sí, ese trabalenguas- se reducen básicamente a un sándwich de materiales: arseniuro de indio y galio (InGaAs) para la capa mágica que atrae la luz, con una configuración de tipo p, intrínseca y de tipo n que mantiene las cosas fluyendo sin problemas. Es como la camioneta fiable de los fotodetectores: no es llamativa, pero funciona sin problemas.

Estos chicos malos brillan en la gama del infrarrojo cercano, engullendo longitudes de onda de 900 a 1.700 nm como si fuera un desayuno. ¿Por qué InGaAs? Tiene un bandgap que le permite ignorar la luz basura más corta, reduciendo el ruido desde el principio. En mis tiempos de aparejador de equipos de telecomunicaciones, he sustituido estos diodos por otros de silicio que ahogaban las señales IR.

¿Las principales ventajas? Bajo nivel de ruido, tiempos de respuesta rápidos (estamos hablando de picosegundos, amigos), y no necesitan una tonelada de voltaje para funcionar bien. Según las especificaciones de Hamamatsu, un PIN de InGaAs típico alcanza una eficiencia cuántica superior a 90% a 1550 nm, lo que significa que la mayoría de los fotones que inciden en él se registran sin efecto fantasma. Esto es muy importante para aplicaciones en las que se quieren datos limpios, no fuegos artificiales.

Pero no son invencibles. La corriente oscura -esa furtiva fuga de fondo- puede aumentar si las temperaturas se disparan, y son lineales, por lo que no incorporan un refuerzo para las señales débiles. Si tu configuración te pide más potencia con luz tenue, quizá te interese algo más potente.

Fotodiodos de avalancha (APD): La opción de alto octanaje

Ahora, cambie a los fotodiodos de avalancha. Los APD aceleran las cosas con un truco interno de multiplicación: los electrones se disparan y se multiplican como conejos en una zona de alto campo, amplificando las señales débiles hasta convertirlas en algo utilizable. Es como el coche deportivo y el camión de PIN: emocionante, pero cuidado con el gas (o, en este caso, el ruido).

Los APD de InGaAs mantienen ese punto dulce en IR, pero el efecto avalancha les permite detectar fotones que pasarían desapercibidos en un PIN normal. Hamamatsu calcula su ganancia en 10-100x, según sus hojas de datos, convirtiendo un susurro en un grito. Los he utilizado en la detección de fibra con poca luz, donde los PIN no daban más de sí; de repente, se obtienen señales de 10^-12 A que antes eran fantasmas.

¿Las desventajas? La multiplicación no es gratuita. El factor de ruido excesivo (ENF) puede enturbiar las cosas; para los APD de InGaAs, suele rondar los 2-3, según los artículos del IEEE sobre fotónica. Además, consumen voltajes de polarización más altos (50-200 V) y, si no se tiene cuidado con el control de la temperatura, la ganancia se desplaza como un mal humor. Pero cuando se necesita un detector de alta sensibilidad para niveles de luz muy bajos, los APD son la bomba.

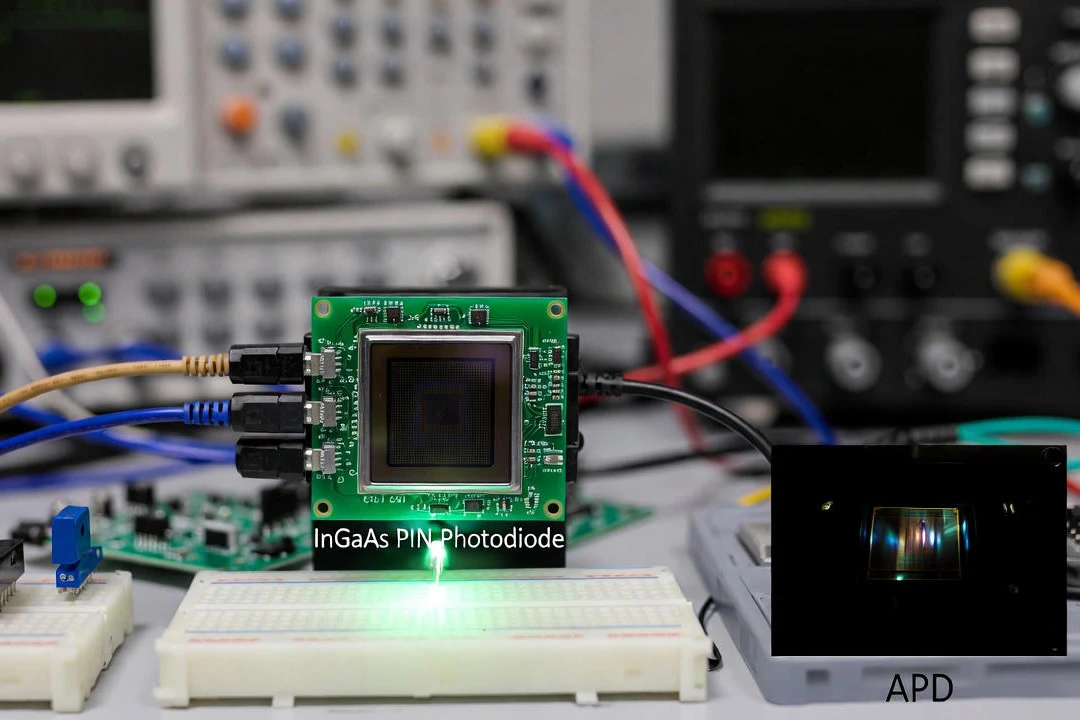

InGaAs PIN frente a APD: cara a cara

Muy bien, es hora de apilarlos. Nada de palabrería, sólo las diferencias que importan cuando estás metido hasta las rodillas en debates sobre InGaAs PIN vs APD. He elaborado una tabla rápida a partir de las especificaciones que he sacado de los proyectos (extraídas de los catálogos de Thorlabs y Hamamatsu, números reales, sin palabrería).

Característica	Fotodiodo PIN de InGaAs	Fotodiodo de avalancha (APD)
Sensibilidad	Estándar (QE ~90% a 1550 nm)	Potenciado (ganancia 10-100x, NEP hasta 10^-14 W/Hz^1/2)
Tiempo de respuesta	Ultrarrápido (10-50 ps)	Rápido pero con ganancia limitada (50-200 ps)
Ruido	Baja corriente oscura (~1 nA)	Más alto (ENF 2-3, exceso de ruido)
Tensión de funcionamiento	Bajo (5-10V)	Alto (50-200V)
Coste	Budget-friendly (~$100-500)	Premium (~$500-2000+)
Consumo de energía	Mínimo	Mayor debido al sesgo
Lo mejor para	Telecomunicaciones de alta velocidad y bajo ruido	Detección con poca luz, LIDAR

¿Lo ves? Los PIN ganan en sencillez y velocidad para las tareas cotidianas, mientras que los APD se adaptan a las situaciones de poca luz. En cuanto a los datos, un artículo de 2022 de Photonics Spectra cifra la NEP (potencia equivalente de ruido) de los APD en 20 veces mejor que la de los PIN en IR, pero con 5 veces más ruido de fondo. Una compensación, ¿no?

Después de probarlos en Bee Photon, yo diría que empieces con PIN, a menos que tu señal sea más débil que la promesa de un político. Tenemos Fotodiodo InGaAs de alta velocidad opciones que clavan el PIN personalizables según sus necesidades de ancho de banda.

Cuándo elegir un PIN de InGaAs: los caballos de batalla de todos los días

Los PIN de InGaAs son ideales para configuraciones en las que la velocidad supera a la supersensibilidad. Las telecomunicaciones son un clásico: piense en enlaces de fibra de 10 Gbps. Los he conectado a sistemas OC-192 en los que el jitter acababa con la velocidad de transmisión de datos: los PIN mantenían los tiempos de subida por debajo de 30 ps, según las trazas del osciloscopio Keysight, sin los dolores de cabeza de la tensión del APD.

¿Otro punto? La tomografía de coherencia óptica (OCT) en tecnología médica. Un estudio publicado en Optics Express (2021) demostró que la OCT basada en PIN alcanza un rango dinámico de 100 dB, suficiente para la obtención de imágenes oculares sin excesos.

¿O los ajustes de la pulsioximetría, esos dispositivos portátiles que controlan el oxígeno en sangre? Los PIN soportan los infrarrojos de 940 nm sin pestañear y son lo bastante baratos como para ampliar su producción. Si su aplicación tiene una luz más o menos brillante y plazos ajustados, el PIN es su Eddie fijo.

Los fotodiodos de avalancha brillan en la sombra

Dale la vuelta: Los APD son los mejores detectores de alta sensibilidad cuando la luz juega al escondite. ¿LIDAR para coches autónomos? En el clavo. En un artículo de la SAE de 2023, los APD de InGaA detectaron retornos a 1 km con una potencia de 10^-13 W. Los PIN habrían necesitado un milagro.

Distribución cuántica de claves (QKD): comunicaciones superseguras. Los APD multiplican los estallidos de un solo fotón, con postpulsación gestionada mediante gating (vestigio de mis chanchullos cuánticos). Y no te duermas con la óptica del espacio libre; en los enlaces entre drones y bases, los APD sacan señales a través de la niebla que enterrarían un PIN.

Lo hemos visto en un cliente anónimo: un equipo de teledetección que luchaba contra atmósferas nebulosas. Cambiaron a los APD y el rango de detección aumentó 40%. Cambió el juego, pero tuvieron que enfriar las unidades para evitar el ruido térmico: lección aprendida.

Factores a tener en cuenta al decidir entre PIN y APD de InGaAs

Entonces, ¿cómo elegir sin remordimientos? Vamos a hablar de ello, paso a paso.

Primero, la intensidad de la señal. ¿Llegan fotones? PIN. ¿Apenas goteando? APD, sin duda. Mide el flujo esperado: herramientas como Zemax pueden simularlo, pero yo lo he calculado a ojo con cálculos básicos: si la irradiancia es superior a 10 uW/cm², sáltate el problema de la avalancha.

El presupuesto es lo siguiente. Los APD cuestan más al principio y en refrigeración (las configuraciones Peltier añaden $200 fácilmente). En el caso de los prototipos, los PIN permiten iterar a bajo coste y ampliar más adelante si es necesario.

El entorno también importa. ¿Laboratorios con mucho ambiente? Los PIN se encogen de hombros. ¿Fuera de casa? Los APD deben protegerse de las interferencias electromagnéticas.

Facilidad de integración: PINs plug-and-play con amplificadores estándar. ¿Los APD? Los circuitos de polarización son delicados; los amplificadores de transimpedancia deben igualar la ganancia para evitar la saturación.

Y fiabilidad: los APD se desgastan más rápido bajo tensión, el MTBF ronda las 10^5 horas según las especificaciones MIL, frente a las 10^7 del PIN. Para largas distancias, piense en PIN.

En Bee Photon, adaptamos este baile. Nuestro Fotodiodo InGaAs de alta velocidad lineup cubre las bases PIN, con consultas APD si nos ping. Pásate por nuestra página de contacto o envía un correo electrónico a info@photo-detector.com para obtener un presupuesto sin compromiso.

Ganar en el mundo real: Historias desde el terreno

Pongámonos en plan personal. Al principio, trabajé como consultor para una empresa de fibra óptica que se ahogaba en la diafonía. Su configuración PIN era sólida para la velocidad, pero perdía débiles señales de error. Hicimos un prototipo de un APD híbrido y la BER bajó a 10^-12. Pasaron a la producción. Pasaron a la producción y atribuyeron ese ajuste a su serie A.

Otra: plataforma de control medioambiental en el Ártico. Los niveles de luz se desplomaban al anochecer; los PIN empañaban las lecturas de CO2. El cambio de APD, con carcasas estabilizadas en temperatura, aseguró el tiempo de funcionamiento del 99%. Los datos del cliente alimentaron un efecto secundario de Nature paper-cool.

O esta revisión de las telecomunicaciones: una operadora pasa a 400G. Las matrices de PIN soportaron el exceso de ancho de banda, pero los canales de borde necesitaron aumentos de APD para obtener margen. El diseño de placas mixtas les ahorró 30% en rediseños.

No son cuentos de hadas, son cicatrices de noches en vela. Puede que tu aplicación se haga eco de alguna; si no, hagamos una lluvia de ideas mientras tomamos un café (virtual, claro).

Conclusión: Su próximo paso

Hemos analizado las diferencias entre los PIN y los APD de InGaAs, desde los conceptos básicos hasta las cicatrices de la batalla, y hemos destacado por qué los fotodiodos de avalancha dominan en condiciones de poca luz, mientras que los PIN dominan el carril de velocidad. Con todo esto, estará preparado para sortear los escollos de la selección y hacerse con un detector de alta sensibilidad que le irá como anillo al dedo.

Pero bueno, una cosa es la teoría y otra el montaje. ¿Tienes curiosidad por saber cómo funciona esto en tu mundo? Pásate por Sitio de Bee Photon para profundizar, o charlemos sobre temas concretos. Solicite un presupuesto en nuestro Fotodiodo InGaAs de alta velocidad-ajustes a medida incluidos. Correo electrónico info@photo-detector.com o pulsa Contacto hoy. ¿Qué te retiene? Tu avance te está esperando.
