Fotodiodo de supresión de fondo

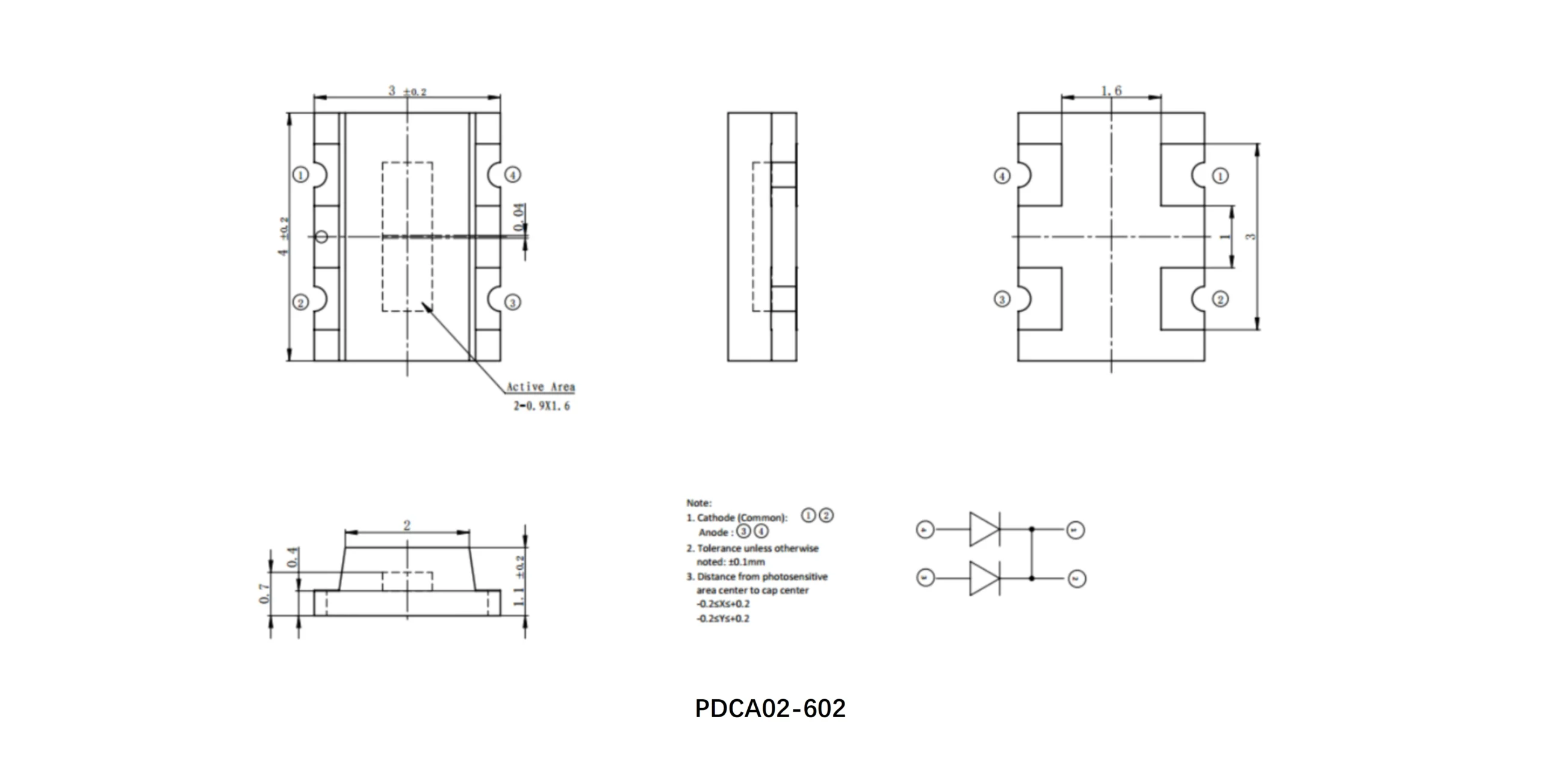

Matriz de fotodiodos PIN de Si PDCA02-602

La serie Bee Photon PDCA se ha diseñado específicamente como un Fotodiodo de supresión de fondo para resolver complejos retos de detección en entornos industriales. Al utilizar una arquitectura de dos segmentos de alta precisión (PD A y PD B), este dispositivo permite el procesamiento diferencial de señales, filtrando eficazmente las interferencias de fondo. Es la principal elección para los fabricantes que diseñan interruptores ópticos y sensores de proximidad con supresión de fondo fiables.
Categorías , Etiquetas , , , Marca:
CONSULTA GRATUITA
Facebook
Twitter
LinkedIn

Categoría de productos

Asistencia telefónica

0519-88288870

Asistencia por correo electrónico

info@photo-detector.com

Productos destacados

Descripción del producto

Serie PDCA

Baja corriente oscura, Alta sensibilidad, Si PIN Photodiode Array

Características

  • Amplio rango de respuesta espectral (350 ~ 1060 nm)
  • Alta sensibilidad, baja corriente oscura, baja capacitancia de unión
  • Ajuste de la soldadura por reflujo sin plomo

Aplicación

  • Conmutador óptico de supresión de fondo
  • Foto sensor

Estructura / Valores máximos absolutos

No. de tipo. Paquete Tamaño del producto
(mm)		 Fotosensible
tamaño de la superficie (mm)		 Valores máximos absolutos ESD
Modo HBM(V)
Temperatura de almacenamiento.
Tstg(°C)		 Temperatura de funcionamiento.
Topr(°C)		 Temperatura de soldadura.
Tsol(°C)		 Tensión inversa
VR MAX(V)
PDCA02-601 Plástico 5.4×4.1×1.1 PD A: 0,9×1,6
PD B: 0,9×1,6		 -20 a +80 -20 a +80 260
(<5s)		 20 1000
PDCA02-602 4.0×3.0x1.1 PD A: 0,9×1,6
PD B: 0,9×1,6
PDCA02-611A 6.4×2.4×1.1 PD A: 1,08×1,5
PD B: 1,08×4,1

Nota 1: El tamaño del área fotosensible, el material de la ventana y el pin numérico pueden personalizarse.
Nota 2: Sin condensación de rocío.

Características eléctricas y ópticas

No. de tipo. Respuesta espectral
λ (nm)		 Longitud de onda pico
λp(nm)		 Fotosensibilidad
S(A/W)		 Corriente oscura
ID(pA)
VR=10mV		 Coeficiente temp. de ID
TcID
(tiempos/°C)		 Capacidad de unión
Cj(pF)
VR=0V, f=100kHz		 Tiempo de subida
tr(μs)
VR=0V, RL=1kΩ		 Resistencia de derivación
Rsh(GΩ)
VR=10mV		 NEP
(W/Hz1/2)
Tipo. Max. Tipo. Max. Min. Tipo.
PDCA02-601 350~1060 800 0,45@650nm 1 10 1.125 20 30 0.04 1 10 2.5×10-15
PDCA02-602 1 10 20 30 0.04 1 10 2.5×10-15
PDCA02-611A PD A 1 10 20 30 0.04 1 10 2.5×10-15
PD B 3 30 55 80 0.12 0.3 3 4.5×10-15

Fotodiodo de supresión de fondo

Excelencia técnica
Para garantizar un rendimiento estable en la automatización, nuestro Fotodiodo de supresión de fondo presenta un amplio rango de respuesta espectral (350 nm - 1060 nm) con un pico de sensibilidad a 800 nm. El dispositivo mantiene un perfil de baja corriente oscura, lo que garantiza que la detección de la señal siga siendo precisa incluso en condiciones de iluminación fluctuantes. Su robusto encapsulado de plástico es compatible con la soldadura por reflujo sin plomo, lo que facilita su integración en las modernas líneas de producción SMT.

Escenarios de uso

  • Sensores de línea de producción: Detecta objetos en cintas transportadoras ignorando la propia superficie de la cinta.
  • Finales de carrera: Proporciona una detección precisa de fin de carrera en robótica.
  • Detección de proximidad: Ideal para la detección de corto alcance cuando el ruido de fondo es un problema crítico.
