Wenn Sie Servosteuerungssysteme für Roboter oder Industriemotoren entwickeln, wissen Sie bereits, dass ein mittelmäßiger optischer Gebersensor alles ruinieren kann. An einem Tag läuft Ihr Motor reibungslos, am nächsten ist er unruhig, schießt über das Ziel hinaus oder ist bei hohen Geschwindigkeiten einfach nur laut. Nach jahrelanger Zusammenarbeit mit Hardware-Teams in Robotikfabriken und Automatisierungsanlagen habe ich auf die harte Tour gelernt, worauf es bei der Auswahl und Implementierung eines optischer Gebersensor.
wirklich ankommt. Das ist keine Theorie. Das ist das, was wir tagein, tagaus bei der Arbeit an echten Servoantrieben erleben. Lassen Sie uns über die tatsächlichen Anforderungen sprechen, über die Fehler, die ich immer wieder sehe, und darüber, wie der richtige Motorsteuerungs-Fotodiode über Erfolg oder Misserfolg Ihres Systems entscheiden kann.
Wie ein optischer Inkrementalgeber-Sensor in der Motorsteuerung tatsächlich funktioniert

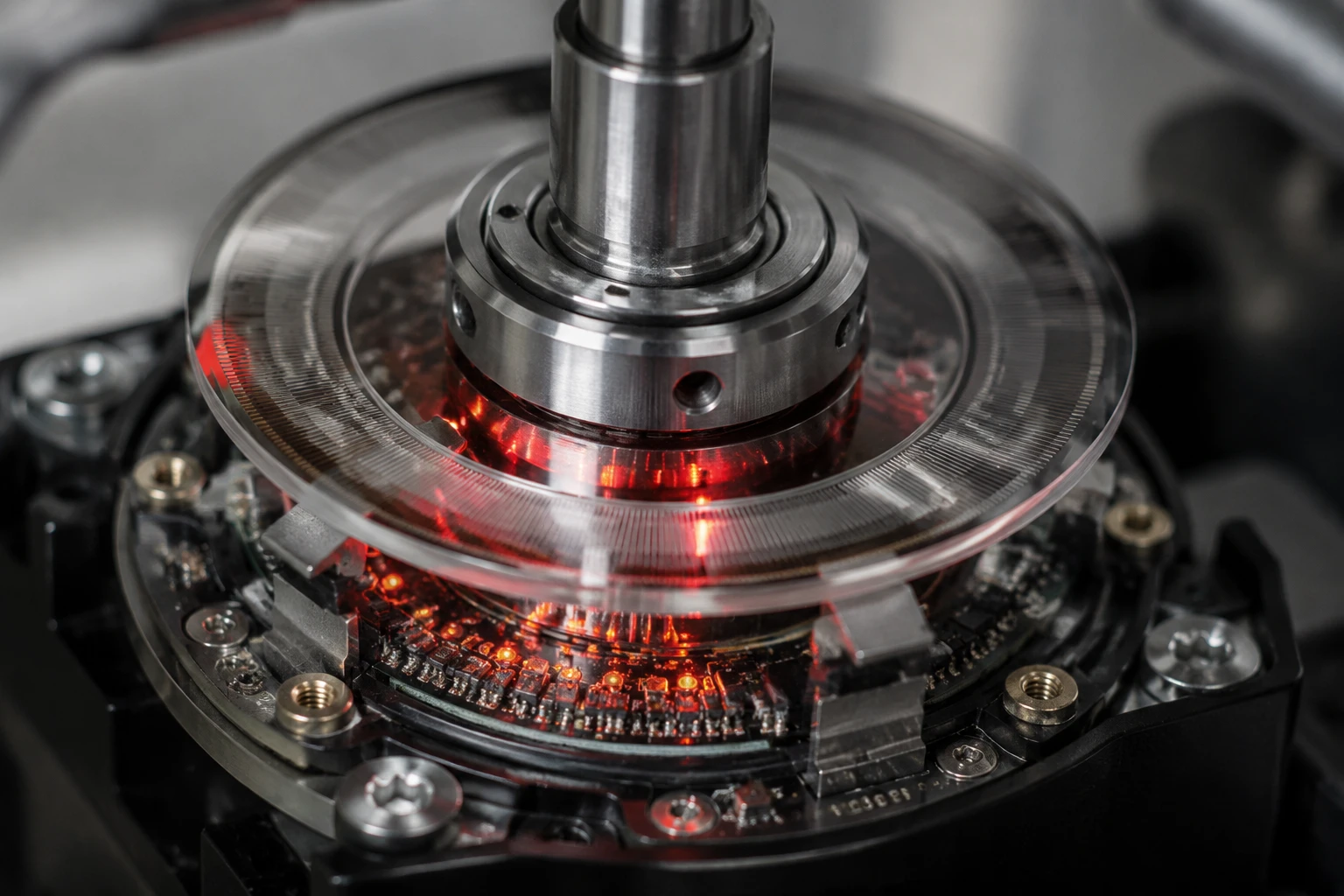

Eine optischer Gebersensor ist auf dem Papier recht einfach. Sie haben eine Codescheibe mit winzigen Linien oder Schlitzen, eine LED oder einen Laser, der hindurchscheint (oder reflektiert), und einen Fotodetektor, der die Lichtimpulse aufnimmt. Diese Impulse werden in Positions-, Geschwindigkeits- und Richtungsdaten für Ihren Servoregelkreis umgewandelt.
Aber hier wird es ernst. In einem geschlossenen Servosystem ist Ihr optischer Gebersensor nicht nur ein Feedback-Geber – er ist das Feedback. Der gesamte PID-Regelkreis hängt davon ab, wie sauber, wie schnell und wie genau diese Signale sind.
Ich habe erlebt, wie Teams Monate damit verbracht haben, ihre Regelalgorithmen abzustimmen, während das eigentliche Problem ein billiger optischer Gebersensor war, der unsaubere Signale lieferte. Die Steuerung kämpfte gegen Rauschen, anstatt die Bewegung zu steuern.
Kritische Anforderungen an die optische Sensorik für moderne Servosysteme
Auflösung: Wahrscheinlich benötigen Sie mehr, als Sie denken
Die meisten Leute beginnen mit der Frage: “Wie viele Striche pro Umdrehung?” Das ist wichtig, aber nicht die ganze Geschichte.
Für heutige Robotik- und Industriemotoranwendungen sehen wir typischerweise diese praxisnahen Anforderungen:
| Anwendungstyp | Mindestauflösung | Typisches Ziel | Maximale Geschwindigkeit |
|---|---|---|---|
| Kollaborative Roboter | 16-bit | 20-bit | 6000 U/min |
| CNC-Servospindeln | 18-bit | 22-bit | 12.000 U/min |
| Präzisionspositionierung | 20-bit | 24-bit | 2000 U/min |
| AGV-Antriebsmotoren | 15-bit | 18-bit | 4000 U/min |
Dies sind keine aus der Luft gegriffenen Zahlen. Sie stammen aus tatsächlichen Projekten, die wir in den letzten Jahren unterstützt haben.
Die Formel, auf die es wirklich ankommt, ist ziemlich einfach:
Winkelauflösung (Grad) = 360 / 2^n wobei n die Bittiefe nach der Interpolation ist.
Aber Auflösung ohne Genauigkeit ist Marketing-Unsinn. Eine 24-Bit-Einheit, optischer Gebersensor die bei Hitze um 0,1 Grad driftet, ist schlechter als eine solide 18-Bit-Einheit, die stabil bleibt.
Signalgeschwindigkeit und Bandbreite
Ihr Motorsteuerungs-Fotodiode muss schnell sein. Wirklich schnell.
Anstiegszeiten unter 50 ns sind heute gängige Anforderungen für Hochleistungssysteme. Warum? Weil man bei 10.000 U/min mit einem 20.000-Strich-Encoder Pulsfrequenzen von über 3 MHz erreicht. Der Fotodetektor muss dies ohne Verzerrung verarbeiten.
Wir haben Systeme gemessen, bei denen langsame Fotodioden eine Phasenverschiebung verursachten, die den Regelkreis bei hohen Geschwindigkeiten zum Schwingen brachte. Die Ingenieure gaben dem Motor die Schuld. Dabei lag es optischer Gebersensor die ganze Zeit am Sensor.
Umweltanforderungen, die wirklich zählen
Hier ist etwas, das Ihnen die meisten Datenblätter nicht direkt verraten.
Die Temperatur spielt eine wichtigere Rolle, als Sie vielleicht denken. Der Dunkelstrom einer typischen Si-PIN-Fotodiode verdoppelt sich alle 10 °C. In einer Fabrikumgebung, in der die Temperaturen von 10 °C in der Nacht auf 45 °C während der Produktion schwanken, bedeutet dies eine massive Veränderung Ihres Nullpunkts.
Vibrationen? Wir haben erlebt, wie optische Encoder-Sensoren an Prägepressen, die mit 60 Hz laufen, ihre Zählgenauigkeit verloren haben. Die Scheibe hat buchstäblich vibriert.
Staub und Öl – ja, das ist offensichtlich, aber ich sehe immer noch Leute, die Designs mit offenem Rahmen in schmutzigen Umgebungen verwenden. Tun Sie es nicht.
Si-PIN-Photodiode mit erhöhter NIR-Empfindlichkeit (350-1100nm) PDCC100-501
Erzielen Sie einheitliche Ergebnisse mit unserer High Consistency Si PIN Diode für medizinische Geräte. Diese COB-Photodiode bietet eine zuverlässige NIR-Empfindlichkeit für die Gesundheitsüberwachung. Vertrauen Sie unserer High Consistency Si PIN Diode.
Warum Ihre Wahl der Fotodiode für die Motorsteuerung den entscheidenden Unterschied macht
An dieser Stelle werde ich ein wenig subjektiv.
Zu viele Ingenieure betrachten die Fotodiode als Nebensache. “Solange sie Licht erkennt, ist alles in Ordnung.” Falsch.
Die Motorsteuerungs-Fotodiode ist das Herzstück Ihres optischer Gebersensor. Von hier aus geht alles aus.
Wir empfehlen dringend Si-PIN-Fotodioden für die meisten Industrie- und Robotikanwendungen. Und zwar aus folgenden Gründen:
- Hervorragende Empfindlichkeit im Bereich von 600 bis 900 nm (ideal für gängige LED-Wellenlängen)
- Niedrige Kapazität (entscheidend für die Geschwindigkeit)
- Gute Temperaturstabilität bei korrekter Vorspannung
- Angemessene Kosten im Vergleich zu Lawinenfotodioden
Unsere Freunde bei BeePhoton haben einige besonders gute Si-PIN-Fotodioden die wir erfolgreich in mehreren anspruchsvollen Anwendungen eingesetzt haben. Insbesondere die Versionen mit niedrigem Dunkelstrom glänzen bei Präzisionsarbeiten.
Klartext: Ein paar anonyme Fälle aus der Praxis
Letztes Jahr haben wir einem Hersteller von kollaborativen Robotern geholfen, der Probleme mit der Wiederholgenauigkeit der Position hatte. Deren optischer Gebersensor erfüllte auf dem Papier alle Spezifikationen, aber in der Praxis driftete der Arm nach 30 Minuten Dauerbetrieb um 0,3 mm ab.
Nach eingehender Untersuchung stellten wir fest, dass die Fotodioden eine übermäßige Sperrschichtkapazität aufwiesen, was zu einem trägen Ansprechverhalten bei höheren Temperaturen führte. Wir tauschten sie gegen schnellere Si-PIN-Fotodioden von BeePhoton aus. Der Drift sank auf 0,05 mm. Sie verloren keine Wettbewerbe mehr gegen Konkurrenten, da ihre Roboter spürbar präziser wurden.
Ein anderer Fall betraf eine Hochgeschwindigkeitsverpackungsmaschine, die rund um die Uhr im Einsatz war. Das Original optischer Gebersensor verlor bei starker Beschleunigung immer wieder Zählimpulse. Die Ursache? Die Fotodioden kamen mit der Kombination aus Hochfrequenz und Vibrationen nicht zurecht. Der Austausch nur der Detektorelemente (nicht des gesamten Encoders) löste das Problem vollständig.
Dies sind keine Einzelfälle. So etwas passiert, wenn man die Anforderungen an die optische Sensorik richtig umsetzt.
Si-PIN-Photodiode mit niedrigem Dunkelstrom (350-1060nm) PDCC07-101
Optimieren Sie Ihre optischen Kommunikationssysteme mit dem PDCC07-101, einem leistungsstarken Si PIN für Datenübertragung die auf Präzision und Zuverlässigkeit ausgelegt sind. Diese COB-gehäuste Photodiode zeichnet sich durch eine große Φ3,0mm lichtempfindliche Fläche und eine Spitzenempfindlichkeit bei 800nm aus. Sie bietet eine schnelle Anstiegszeit von 0,18µs und einen extrem niedrigen Dunkelstrom von 2,5pA. Der PDCC07-101 deckt einen breiten Spektralbereich von 350nm bis 1060nm ab und ist das ideale Si PIN für Datenübertragung Lösung zur Gewährleistung einer stabilen Hochgeschwindigkeitssignalverarbeitung in anspruchsvollen industriellen Umgebungen.
Entwicklung eines besseren optischen Encoder-Sensors: Praktische Design-Tipps
Werden wir konkret, was tatsächlich funktioniert:
1. Quadratur-Dekodierung mit Indexkanal
Vertrauen Sie niemals einem einzelnen Kanal optischer Gebersensor bei ernsthafter Motorsteuerung. Sie benötigen mindestens die Kanäle A, B und Z (Index).
2. Ordnungsgemäße Signalkonditionierung
Diese rohen Fotodiodenströme müssen sorgfältig verstärkt werden. Die besten Ergebnisse haben wir mit Transimpedanzverstärkern erzielt, die so nah wie möglich an den Fotodioden platziert wurden. Jeder Millimeter Leiterbahn erhöht Induktivität und Rauschen.
3. Temperaturkompensation
Nutzen Sie entweder eine aktive Kompensation in der Firmware oder wählen Sie Fotodioden mit von Natur aus niedrigen Temperaturkoeffizienten. Wir bevorzugen Letzteres, wann immer möglich.
4. Das mechanische Design ist entscheidend
Die Ausrichtung zwischen der Codescheibe, der Lichtquelle und Ihrem Motorsteuerungs-Fotodiode Array muss stabil bleiben. Wir haben erlebt, dass eine Fehlstellung von 0,1 mm zu massiven Genauigkeitsverlusten führt.
Hier ist eine kurze Anforderungs-Checkliste, die wir allen unseren Robotik-Kunden geben:
- Anstiegs-/Abfallzeit < 50ns
- Dunkelstrom < 1 nA bei 25 °C (vorzugsweise < 0,5 nA)
- Sperrschichtkapazität < 15 pF
- Betriebstemperaturbereich mit < 10% Signalvariation
- SNR > 60 dB unter Worst-Case-Bedingungen
Häufige Fehler, welche die Leistung optischer Encoder-Sensoren beeinträchtigen
Ich sehe die gleichen Fehler immer wieder:
- Verwendung von Fotodioden mit zu hoher Kapazität, “weil sie billiger waren”
- Mangelhaftes Leiterplattenlayout, das Erdschleifen zwischen Encoder und Controller verursacht
- Unzureichende Abschirmung – insbesondere in Umgebungen mit Frequenzumrichtern (VFDs) und anderem elektrischen Rauschen
- Vergessen, dass Interpolationsalgorithmen saubere Flanken benötigen und keine abgerundeten
Der letzte Punkt ist tückisch. Viele hochauflösende optische Encoder-Sensoren verlassen sich auf die Interpolation zwischen den Linien. Wenn Ihre Motorsteuerungs-Fotodiode Ausgangssignale langsame Flanken aufweisen, bricht Ihre Interpolation zusammen.
Zukünftige Trends, die man im Auge behalten sollte
Wir sehen eine steigende Nachfrage nach optische Encoder-Sensoren die 30.000+ U/min bewältigen können, während sie eine 22-Bit-Auflösung beibehalten. Dies fordert die Fotodetektortechnologie massiv heraus.
Es besteht auch ein wachsendes Interesse an Absolutwertgebern, die ihre Position auch nach einem Stromausfall beibehalten. Die Anforderungen an die optische Erfassung sind hier noch strenger, da mehrere Spuren gleichzeitig und perfekt synchronisiert ausgelesen werden müssen.
Si-PIN-Photodiode mit niedrigem Dunkelstrom (350-1060nm) PDCT07-001
Erzielen Sie hochpräzise Ergebnisse mit unserer Si-PIN-Photodiode mit breitem Spektralbereich, die sich ideal für Spektrometrie und analytische Instrumente eignet. Ihr ultraniedriger Dunkelstrom und ihre hohe Linearität gewährleisten eine präzise Lichterkennung. Diese Photodiode bietet eine breite spektrale Empfindlichkeit für verschiedene Anwendungen.
Häufig gestellte Fragen
Was ist die wichtigste Anforderung bei der Auswahl eines optischen Encodersensors für die Servomotorsteuerung?
Geschwindigkeit und Signalreinheit übertreffen in den meisten realen Anwendungen die reine Auflösung. Ein Drehgeber mit etwas geringerer Auflösung und schnellen, rauscharmen Fotodioden wird ein hochauflösendes Modell mit trägem Ansprechverhalten jedes Mal übertreffen.
Kann ich dieselbe Photodiode sowohl für inkrementelle als auch für absolute optische Encodersensoren verwenden?
Normalerweise nicht. Absolutwertgeber benötigen oft Photodioden-Arrays, die mehrere Spuren gleichzeitig auslesen. Die Anforderungen an Kapazität und Abstimmung sind unterschiedlich. Dies ist ein Bereich, in dem das Gespräch mit Spezialisten wie dem Team von BeePhoton Ihnen monatelanges Kopfzerbrechen ersparen kann.
Woran erkenne ich, ob mein aktueller optischer Encodersensor die Systemleistung einschränkt?
Achten Sie auf Ihren Schleppfehler bei Hochgeschwindigkeitsbewegungen und Ihr Positionsrauschen im Stillstand. Wenn Sie unerwarteten Jitter feststellen oder der Servoregelkreis extrem hohe Verstärkungswerte benötigt, um die Position zu halten, ist Ihr optischer Gebersensor (und insbesondere die Motorsteuerungs-Fotodiode) wahrscheinlich die Ursache.
Wissen Sie, das Design von Hochleistungs-Servosystemen ist schon schwer genug, ohne gegen das Rückführungsgerät ankämpfen zu müssen. Die optischer Gebersensor Anforderungen von Anfang an richtig festzulegen, spart später enorm viel Zeit bei der Fehlersuche.
Wenn Sie an einem neuen Robotikprojekt arbeiten oder bestehende industrielle Motorsteuerungen aufrüsten, würden wir uns freuen, mit Ihnen zu sprechen. Ganz gleich, ob Sie Beratung bei der Auswahl von Fotodetektoren benötigen oder auf der Suche nach Hochleistungslösungen sind Si-PIN-Fotodioden das in realen Industrieumgebungen tatsächlich Leistung erbringt – das Team von BeePhoton kennt sich in diesem Bereich bestens aus.
Schreiben Sie uns an unsere Kontaktseite oder senden Sie eine E-Mail an info@photo-detector.com. Erzählen Sie uns, was Sie entwickeln. Wir haben bereits genügend Teams dabei unterstützt, Fallstricke zu erkennen, bevor sie zu kostspieligen Fehlern werden.
Der Unterschied zwischen einem Servosystem, das lediglich “funktioniert”, und einem, das den Wettbewerb dominiert, liegt oft in der Qualität der optischen Sensorik. Überlassen Sie diesen Aspekt nicht dem Zufall.
