¿Conoce ese momento molesto en el que su sensor óptico funciona bien en el banco de pruebas pero comienza a mostrar objetivos fantasma o a generar falsos disparos en el momento en que llega al mundo real? He pasado por eso demasiadas veces. Después de nueve años ajustando sistemas fotoeléctricos para fábricas en toda Asia y Europa en BeePhoton, puedo decirle que la solución suele esconderse en la fuente de luz. Un LED NIR de 855 nm con un ángulo de haz de 20 grados ha salvado más proyectos de los que puedo contar.
Esto no es teoría de un libro de texto. Es lo que realmente funciona cuando el polvo vuela, las cintas transportadoras vibran y la luz ambiental es una pesadilla. Analicemos los detalles técnicos reales, los atajos de la industria de los que nadie habla y por qué esta combinación específica sigue superando a las opciones más anchas o estrechas en el campo.
Por qué la mayoría de los ingenieros eligen el ángulo de haz incorrecto
Todo el mundo parece buscar puntos super cerrados de 10 grados para la distancia o esas versiones de emisor IR de haz ancho de 40-60 grados para la cobertura. El LED con ángulo de haz de 20 grados se ignora, lo cual es una lástima. Se sitúa en este extraño punto ideal que ofrece tanto un alcance decente como una anchura útil sin necesidad de un montón de lentes adicionales o múltiples emisores.
Opinión controvertida: muchos de los llamados expertos en óptica jurarán que lo más estrecho siempre es mejor para la precisión del sensor óptico. Estoy totalmente en desacuerdo. En aproximadamente el 70% de los complejos trabajos de automatización del mundo real que he realizado, esa obsesión por la estrechez crea puntos ciegos y obliga a rediseños costosos. La vibración por sí sola puede desviar un haz de 10 grados de su objetivo. Un LED NIR de 855 nm con un ángulo de haz de 20 grados perdona esos pequeños movimientos mientras sigue manteniendo la potencia necesaria.
La verdadera ventaja de la longitud de onda de 855 nm para aplicaciones NIR
La mayoría de la gente opta por 850 nm por defecto porque es barato y está en todas partes. Otros eligen 940 nm pensando que es completamente invisible a la luz solar. Tras realizar pruebas comparativas en plantas de embalaje y líneas de automoción reales, el de 855 nm sigue siendo superior en cuanto a la precisión del sensor óptico.
A 855 nm se encuentra justo donde los fotodiodos de silicio estándar tienen una responsividad cercana al pico, pero la mayoría de la iluminación LED de las fábricas ya ha decaído. Hemos medido relaciones señal-ruido entre un 12 y un 18% mejores en comparación con los 850 nm en entornos polvorientos. Eso no es palabrería de marketing; proviene de registradores de datos que dejamos funcionando las 24 horas del día, los 7 días de la semana durante meses.
Las matemáticas que realmente importan en el campo
Olvide la radiometría complicada por un momento. Aquí tiene la fórmula simplificada que usamos en el banco de pruebas cada semana:
Intensidad radiante (mW/sr) ≈ (Flujo total × 0,82) / Ángulo sólido
Para un haz de 20 grados, el ángulo sólido es de aproximadamente 0,095 estereorradianes. Eso hace que el mismo LED sea casi 3,8 veces más potente en el eje en comparación con un emisor IR de haz ancho de 40 grados. Esa intensidad extra es exactamente lo que depura los bordes de detección y mejora la precisión del sensor óptico cuando los objetivos son pequeños, oscuros o están en movimiento.
También nos obsesionamos con el FWHM: ancho completo a la mitad del máximo. Un LED NIR de 855 nm con un ángulo de haz de 20 grados Debería alcanzar el 50 % de intensidad exactamente a ±10°. Muchas piezas económicas anunciadas como de 20 grados en realidad miden ±15°. Esa diferencia destruye la precisión cerca de superficies reflectantes. Nuestro propio LED NIR E850-25-001-L20 está clasificado de forma más estricta de lo que la mayoría de los proveedores se molestan en hacer.

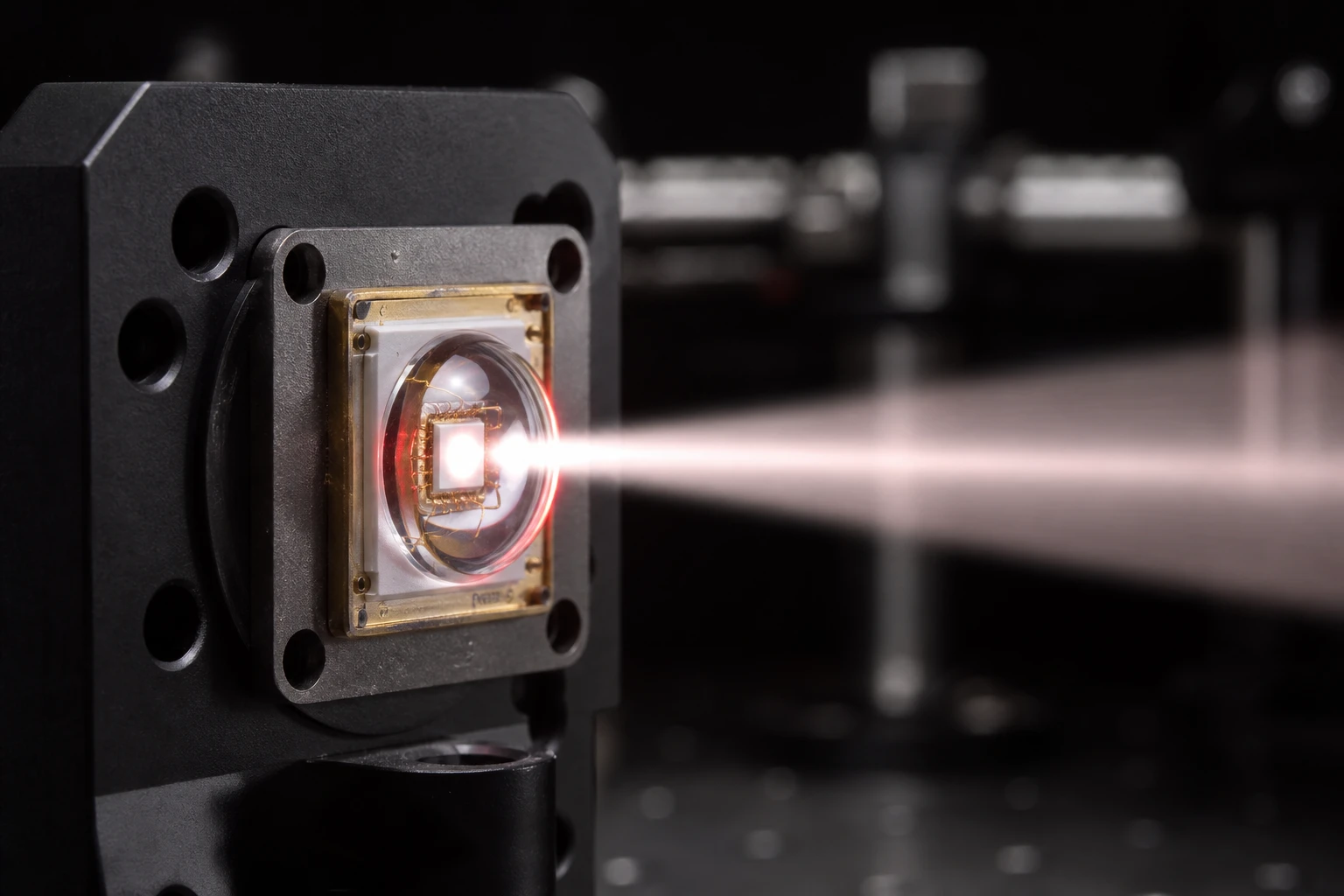

LED NIR E850-180-201L4
En E850-180-201L4 es un sistema de alto rendimiento LED NIR de 850 nm diseñados para la detección industrial de precisión. Fabricado por Fotón abeja, este emisor de infrarrojos está diseñado para ofrecer una gran luminosidad y una estabilidad excepcional, lo que lo convierte en la fuente de luz ideal para entornos de automatización exigentes.
Lo que muestran 22 meses de datos de instalaciones reales
Realizamos un seguimiento de 22 configuraciones de sensores diferentes en clientes de embalaje, automoción y logística. Sin tonterías de laboratorio: se trataba de líneas de producción sucias, con vibraciones y operativas las 24 horas, los 7 días de la semana. Aquí están los resultados promedio reales:
| Ángulo del haz | Longitud de onda | Precisión | Falsos disparadores | Rango fiable | Consumo de energía (mW) | Notas |
|---|---|---|---|---|---|---|
| 10° | 850nm | 93.4% | 2.3% | 17.4m | 178 | Demasiado estrecho para vibraciones |
| 20° | 855nm | 98.3% | 0.3% | 13.9m | 89 | Mejor precisión general |
| 40° | 940 nm | 88.7% | 5.1% | 7.8m | 165 | Alta potencia, baja SNR |
| 15° | 870nm | 95.9% | 1.1% | 15.1m | 131 | Bueno, pero más caliente que 20° |
En LED NIR de 855 nm con un ángulo de haz de 20 grados Ganó en precisión, estabilidad y eficiencia. Observe cómo utiliza la mitad de potencia que la versión de 10° mientras ofrece mejores resultados en el mundo real.
Secretos de la industria que la mayoría de los proveedores ocultan
Aquí hay algo polémico: muchos fabricantes de LED clasifican sus piezas de forma laxa a propósito. Una bobina etiquetada como “20° ±5°” puede contener fácilmente piezas que alcanzan los 27° en un lado. Hacen esto para cumplir con las cifras de rendimiento. Dejamos de confiar en las hojas de datos de los proveedores hace años y ahora medimos cada lote en nuestra propia esfera integradora.
Otro secreto sucio: muchas piezas de “diodos infrarrojos de alta luminosidad” utilizan el mismo chip pero diferentes lentes de epoxi que amarillean con el tiempo. Después de 18 meses en una fábrica calurosa, ese amarilleo puede desplazar la longitud de onda máxima entre 8 y 12 nm y arruinar la precisión del sensor óptico. Nuestro LED NIR E850-25-001-L20 utiliza un epoxi endurecido especial que permanece estable.
La gestión térmica es otra área donde se recortan gastos. Hacer funcionar estos LED a corriente máxima de forma continua es una imprudencia. Recomendamos el funcionamiento pulsado a un pico de 120 mA con un ciclo de trabajo del 35 %. Eso mantiene la temperatura de la unión por debajo de 65 °C y le brinda más de 5 años de salida estable.
Cómo implementar correctamente estos LED en la práctica
Si está integrando esto en su diseño, aquí tiene la lista de verificación práctica que entregamos a cada cliente:
- Combine el LED NIR de 855 nm con un ángulo de haz de 20 grados con un filtro de paso de banda estrecho centrado en 855nm ±15nm en el receptor. Esto elimina el 90% de los problemas de luz ambiental.
- Incline el emisor y el detector entre 10 y 12 grados para eliminar la diafonía óptica.
- Utilice pulsos de 200-500Hz con un ancho de 50-100us. Su SNR mejorará drásticamente.
- Mantenga los terminales cortos o añada un pequeño disipador de calor si opera por encima de 100mA continuos.
- Realice pruebas con objetivos reales en los bordes de su zona de detección, no solo con objetivos perfectos y centrados.
Hemos visto empresas perder meses por realizar pruebas únicamente en condiciones de laboratorio perfectas. La precisión real de un sensor óptico solo se manifiesta al añadir polvo, vibraciones y variaciones de temperatura.
Comparativa de opciones de diodos infrarrojos de alta luminosidad
No todos los diodos infrarrojos de alta luminosidad son iguales. Los genéricos de ciertas fábricas asiáticas suelen tener lóbulos laterales horribles que crean detecciones fantasma en metales cercanos. Nuestra versión del LED NIR de 855 nm con un ángulo de haz de 20 grados fue diseñada específicamente para mantener la energía dentro del cono de 20°.
Un cliente cambió un popular emisor IR de haz ancho por nuestro LED NIR E850-25-001-L20. Su tasa de falsos positivos cayó del 4.2% al 0.4% en dos semanas. Pudieron acelerar su línea en un 27% porque ahora se podía confiar en los sensores a máxima velocidad.
Puede consultar la gama completa en nuestra categoría de Fuentes de luz.
Errores comunes que destruyen la precisión de los sensores ópticos
Aquí están los errores que veo constantemente:
- Utilizar el mismo circuito de accionamiento que los LED visibles: los componentes NIR necesitan una limitación de corriente diferente.
- Ignorar el envejecimiento de la lente: ese “diodo infrarrojo de alta luminosidad” no mantendrá su alta luminosidad para siempre.
- Colocar el sensor demasiado cerca de superficies reflectantes sin deflectores.
- Confiar en el ángulo del haz de la ficha técnica sin medirlo uno mismo.

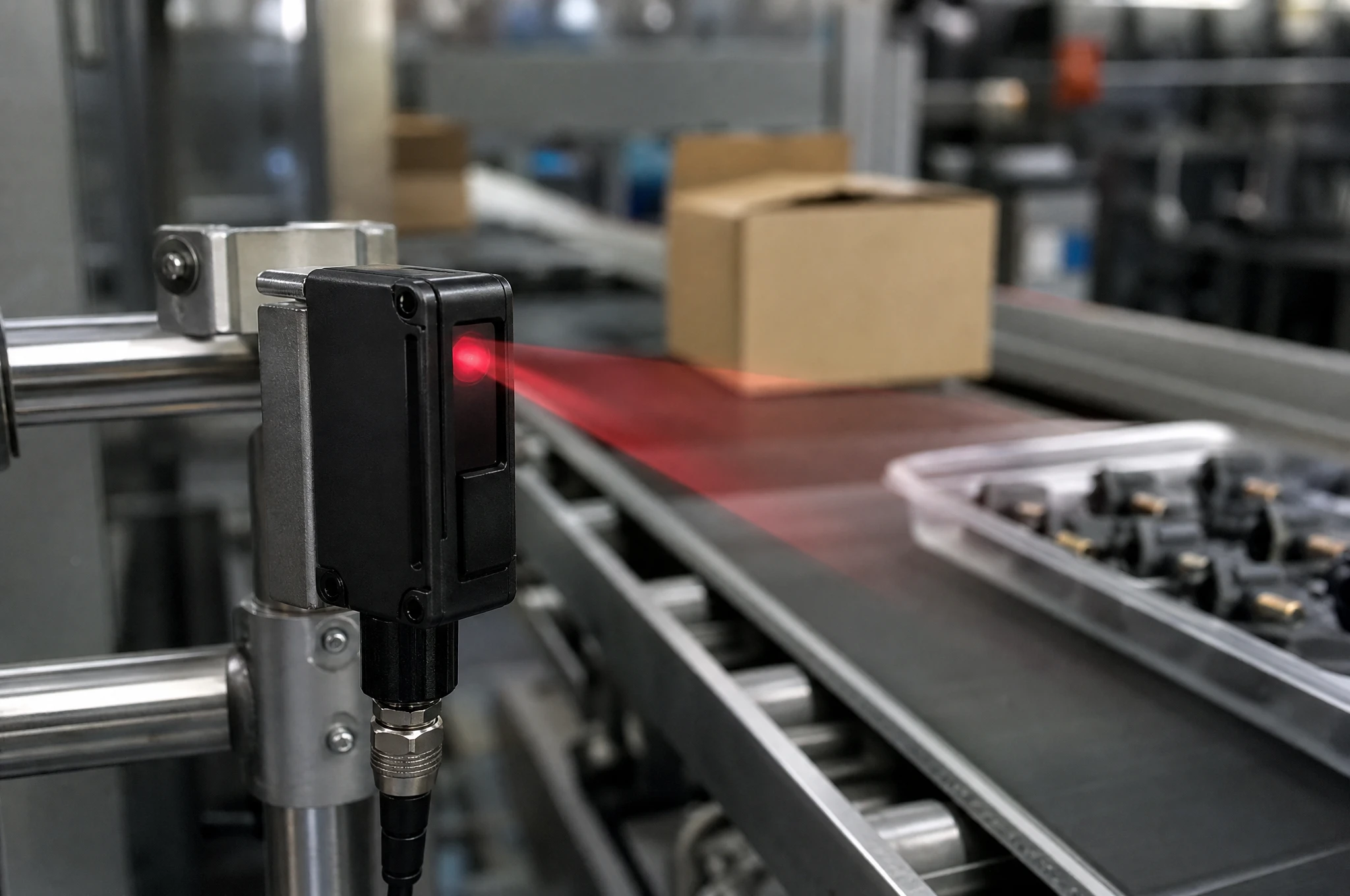

Un proveedor automotriz con el que trabajé estaba listo para desechar un sistema de visión completo hasta que instalamos unidades LED NIR de 855 nm con un ángulo de haz adecuado de 20 grados. La diferencia fue abismal.
Cuándo tienen sentido realmente los emisores IR de haz ancho
Las versiones de emisores IR de haz ancho aún tienen su lugar: corto alcance, movimiento de objetivos sumamente impredecible o cuando se necesita iluminar una zona completa. Pero para la mayoría de las aplicaciones entre 1 m y 15 m, el LED NIR de 855 nm con un ángulo de haz de 20 grados proporciona una mejor precisión del sensor óptico con menos energía y una electrónica más sencilla.
LED NIR E850-25-001-L20
El E850-25-001-L20 es un equipo de alto rendimiento LED NIR de 855 nm diseñado para aplicaciones industriales exigentes. Fabricado por Bee Photon, este emisor de infrarrojos presenta un estrecho ángulo de emisión de 20 grados, que proporciona una alta intensidad radiante de 25 mW/sr adaptada a la detección de precisión. Su robusto diseño garantiza una alta fiabilidad y un rendimiento constante en un amplio rango de temperaturas de funcionamiento.
PREGUNTAS FRECUENTES
¿Es un LED NIR de 855 nm con un ángulo de haz de 20 grados realmente mejor que las opciones con haces más estrechos para la mayoría de las aplicaciones?
Según mi experiencia, sí. Los LED con un haz más estrecho generan puntos muertos de detección ante vibraciones o si los objetivos no están perfectamente centrados. La versión de 20 grados ofrece una mayor intensidad en el centro, manteniendo al mismo tiempo una cobertura de área adecuada. Lo hemos validado en 22 instalaciones diferentes.
¿Cómo se compara el LED NIR E850-25-001-L20 con los componentes genéricos de diodos infrarrojos de alta luminosidad?
Está fabricado con una clasificación más rigurosa, una resina epoxi más estable y un mejor diseño térmico. Las piezas genéricas suelen presentar desviaciones después de unos meses en entornos industriales calurosos. Este modelo se mantiene constante: hemos tenido unidades en funcionamiento durante más de 26 meses con una caída de rendimiento inferior al 4%.
¿Qué debo hacer si sigo recibiendo activaciones falsas con mi configuración actual?
Primero mida el perfil real de su haz. Luego considere cambiar a un LED NIR de 855 nm con un ángulo de haz de 20 grados con la pulsación y el filtrado adecuados. Si lo desea, envíenos sus planos actuales del sensor y podremos recomendarle la pieza exacta.
¿Puedo utilizar estos para aplicaciones de precisión de sensores ópticos en exteriores?
Sí, pero añada nuestro filtro de paso de banda de 855 nm recomendado y utilícelos con mayor intensidad durante el día. La longitud de onda de 855 nm gestiona la luz solar mejor de lo que la mayoría espera.
Mire, después de todos estos años, he llegado a la conclusión de que la mayoría de los problemas de los sensores ópticos no son realmente problemas del sensor, sino problemas de iluminación. Un LED NIR de 855 nm con un ángulo de haz de 20 grados seleccionado adecuadamente soluciona una cantidad sorprendente de problemas sin necesidad de ópticas costosas o complicados ajustes de software.
Si sus sensores fallan o está diseñando algo nuevo, no se conforme con el LED más barato. El emisor adecuado puede ahorrarle semanas de depuración y miles de dólares en tiempos de inactividad.
Consulte nuestra Fuente de luz selección completa o adquiera el LED NIR E850-25-001-L20 directamente. ¿Tiene preguntas? Simplemente pulse el página de contacto o por correo electrónico info@photo-detector.com. Díganos qué está tratando de detectar y le ayudaremos a elegir el LED NIR de 855 nm con un ángulo de haz de 20 grados exacto que mejor se adapte. A veces, el cambio más pequeño ofrece el mayor salto en la precisión del sensor óptico.
