Por qué su dron se estrella en interiores (y cómo solucionarlo)
Te pasas semanas calibrando un nuevo cuadricóptero de carga pesada. El bloqueo GPS parece sólido en el exterior. Lo llevas al almacén para una demostración y, de repente, pánico. El dron empieza a ir a la deriva como un marinero borracho. Choca contra una estantería. Se acabó el juego.
¿Por qué ocurre esto? Porque el GPS es inútil dentro de una caja metálica.
Aquí es donde la magia del sensor óptico de flujo para drones entra en juego. Si está construyendo vehículos aéreos no tripulados comerciales y aún no está obsesionado con el flujo óptico y los fotodiodos PIN de Si, básicamente está volando a ciegas.
Llevo años trasteando con controladores de vuelo y, francamente, confiar únicamente en el GPS o los barómetros para mantener la posición es un error de novato para las aplicaciones industriales. Hoy quiero profundizar en la tecnología que mantiene estables a los drones cuando los satélites se apagan. Hablamos del flujo óptico, las matemáticas que lo sustentan y el hardware que lo hace posible.
El “sensor ratón” del cielo
Hagámoslo sencillo. ¿Sabes cómo funciona el ratón de tu ordenador? Toma miles de pequeñas imágenes de la superficie de tu escritorio cada segundo. Compara la imagen A con la imagen B, ve que la textura se ha movido a la izquierda y le dice al ordenador: “Eh, el ratón se ha movido a la derecha”.”
A sensor óptico de flujo para drones es literalmente eso, pero invertido y atado a la panza de un UAV.
Rastrea la textura del suelo. Cuando el dron se desvía, el sensor ve cómo se mueve el suelo. Calcula la velocidad de ese movimiento y grita al controlador de vuelo para que lo compense. ¿El resultado? Un vuelo estacionario sólido como una roca sin un solo satélite GPS a la vista.
Pero aquí está el truco: no es tan sencillo como colocar una cámara en una placa de circuito impreso. La elección del hardware, en concreto los fotodiodos, puede ser decisiva.
Las matemáticas: Cómo funciona realmente un sensor óptico de flujo para drones
Lo sé, las matemáticas son aburridas. Pero si usted es la ingeniería de una pila de vuelo, lo que necesita saber por qué el sensor escupe los datos que escupe. Normalmente utilizamos la hipótesis de la constancia del brillo.
Básicamente, suponemos que el brillo de un punto en el suelo no cambia a medida que el dron se mueve.
La fórmula básica tiene este aspecto en texto plano:
I(x, y, t) = I(x + dx, y + dy, t + dt)
Toma:
- I es la intensidad de la imagen (brillo).
- x, y son las coordenadas espaciales.
- t es el tiempo.
- dx, dy, dt son los cambios de posición y de tiempo.
Si ampliamos esta ecuación mediante una serie de Taylor (no le aburriré con la derivación completa), obtenemos la ecuación de restricción del flujo óptico:
Ix * u + Iy * v + It = 0
Dónde:
- Ix y Iy son los gradientes espaciales (la rapidez con la que cambia el brillo en la imagen).
- En es el gradiente temporal (la rapidez con la que cambia el brillo a lo largo del tiempo).
- u y v son las velocidades del flujo óptico (¡esto es lo que queremos!).
Por lo tanto, su sensor óptico de flujo para drones está constantemente resolviendo u y v.
El problema de la altitud
Hay una trampa. El sensor mide angular velocidad, no velocidad lineal. Si vuelas a 1 metro, el suelo pasa rápido. Si estás a 100 metros, parece lento.
Para obtener la velocidad real, hay que escalar por altitud (h).
Velocidad_x = (Flujo_x * h) / Longitud_focal
Por este motivo sensor óptico de flujo para drones casi siempre se asocia con un sensor de distancia (como LiDAR o ultrasónico) para dron detector de altura aplicaciones. Si sus datos de altura son basura, sus datos de flujo son basura. Y punto.
Fotodiodo Si PIN Serie PDCP08 PDCP08-501
Detección de alto rendimiento: El PDCP08-501 es un fotodiodo PIN de silicio de alta velocidad con ventana transparente.
Especificaciones: Con un área activa de 2,9×2,9 mm, este fotodiodo PIN ofrece una baja corriente oscura y una alta capacidad de respuesta, lo que lo convierte en un sensor ideal para interruptores ópticos generales y sistemas de detección de luz.

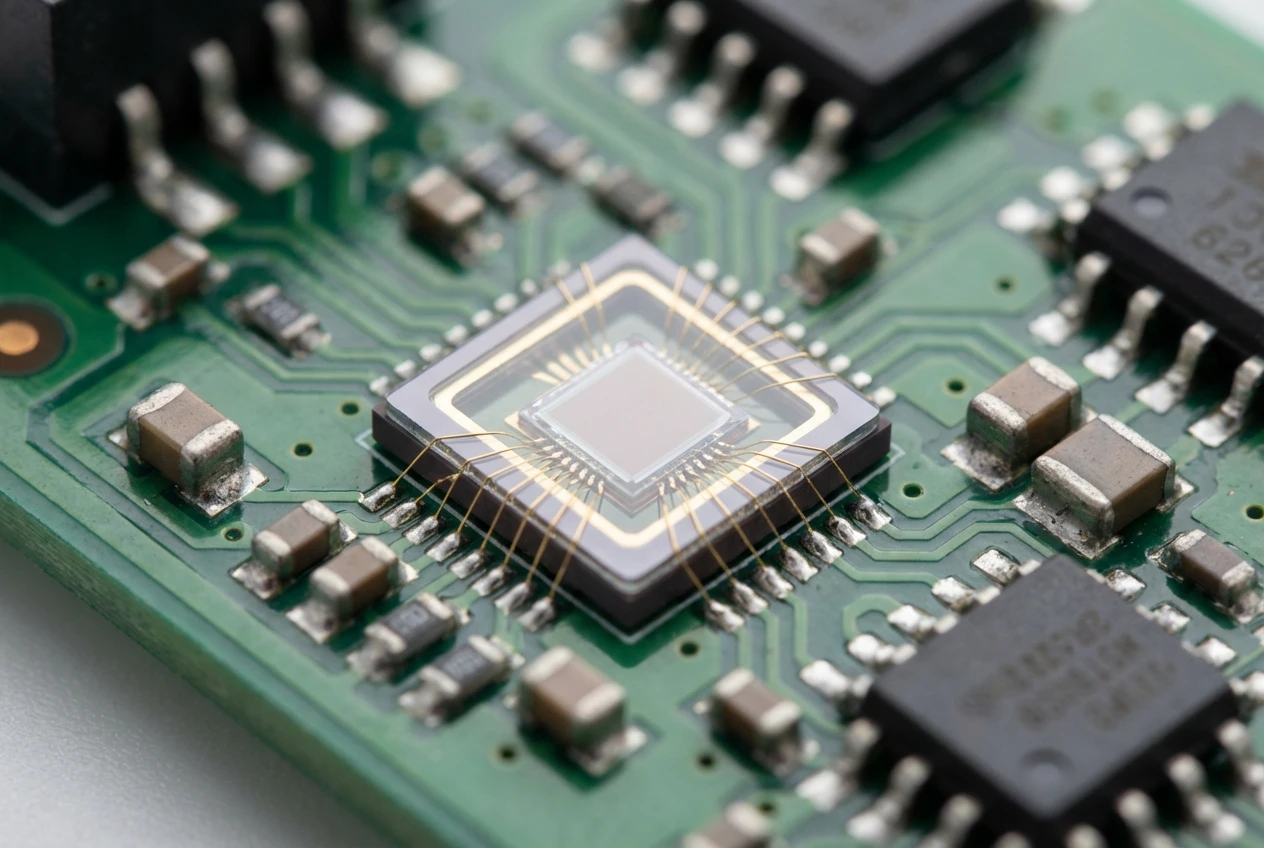

El hardware importa: Por qué usamos fotodiodos PIN de Si
Bien, hablemos de hardware. Puedes tener el mejor algoritmo del mundo, pero si tu sensor lee ruido, te estrellas.
Para alta velocidad Evitación de obstáculos con UAV y el flujo óptico, las cámaras CMOS estándar suelen ser demasiado lentas o sufrir los efectos de la gelatina “rolling shutter”. Aquí es donde BeePhoton interviene. Hemos comprobado que para la detección precisa de la luz en estos sistemas, especialmente en las partes de los módulos de flujo basadas en láser (como en los diseños P-Flow), el uso de la alta velocidad Fotodiodos PIN de Si es crucial.
¿Por qué Si PIN?
Un fotodiodo PIN de silicio tiene una capa intrínseca entre las regiones P y N. Esto hace dos cosas:
- Baja capacitancia: Esto significa que puede encenderse y apagarse increíblemente rápido. Estamos hablando de nanosegundos.
- Alta sensibilidad: Capta las señales luminosas con gran eficacia.
Cuando diseñe un sensor óptico de flujo para drones especialmente los que utilizan el seguimiento de moteado láser o necesitan sincronizarse con iluminación activa (para ver en la oscuridad), el tiempo de respuesta del detector lo es todo.
Si su fotodiodo se retrasa, su cálculo de flujo se retrasa. Si el cálculo se retrasa, el zángano se sobrecorrige. Así es como se consigue ese efecto de bamboleo (oscilación PI) justo antes de que el zángano vuelque.
Evitación de obstáculos: La otra mitad de la ecuación
A sensor óptico de flujo para drones mira hacia abajo. Pero, ¿qué pasa con lo que hay delante?
Evitación de obstáculos con UAV utiliza principios similares, pero a menudo se basa más en el tiempo de vuelo (ToF) o en la luz estructurada. Sin embargo, el proceso de tratamiento de datos es sorprendentemente similar.
Recuerdo que el año pasado asesoré a una empresa de logística de almacenes. Estaban intentando construir un dron de inventario. Utilizaron un sensor ultrasónico barato para la parte delantera. Fue un desastre. Las ondas ultrasónicas rebotaban en las estanterías metálicas lisas en ángulos extraños, y el dron seguía pensando que el camino estaba despejado cuando no era así.
Los cambiamos por un sistema que utiliza matrices ópticas y Fotodiodos PIN de Si para el receptor. La diferencia era de la noche al día. El sistema óptico no se confundía con el metal en ángulo.
Integración de la detección de altura
Para un dron detector de altura, es necesario fusionar los datos. En sensor óptico de flujo para drones proporciona el movimiento X e Y. El sensor de altura (eje Z) escala ese movimiento.
Si es usted fabricante, asegúrese de que su filtro de fusión de sensores (normalmente un filtro de Kalman extendido - EKF) confía en la sensor óptico de flujo para drones más cuando aumenta la varianza del GPS.
Comparación: Flujo óptico vs. GPS vs. Lidar
He elaborado esta tabla para ayudarle a decidir cuándo confiar en un sensor óptico de flujo para drones.
| Característica | GPS | Lidar (SLAM) | Sensor óptico de flujo para drones |
|---|---|---|---|
| Medio ambiente | Sólo al aire libre | Interior/exterior | Interior/exterior (baja altitud) |
| Coste | Bajo | Alta | Medio |
| Deriva | Metros (sin RTK) | Centímetros | Centímetros |
| Dependencia de la luz | Ninguno | Ninguno | Alta (necesita luz) |
| Dependencia de texturas | Ninguno | Medio | Alta (necesita textura) |
| Tasa de actualización | 5-10 Hz | 10-100 Hz | >100 Hz |
Puede ver que el sensor óptico de flujo para drones cubre una carencia específica: la sujeción de bajo coste y alta precisión en entornos sin GPS.
Fotodiodo Si PIN Serie PDCP08 PDCP08-502
El PDCP08-502 es un fotodiodo PIN de silicio de 2,9×2,8 mm de alta respuesta diseñado para aplicaciones fotoeléctricas de precisión. Con baja capacitancia de unión, baja corriente oscura y un amplio rango espectral (340-1100 nm), es el componente ideal para interruptores ópticos y módulos de detección compactos que requieren una salida de señal estable y rápida.
Estudio de un caso real: El almacén “oscuro
Permítanme compartir con ustedes una breve historia (nombres ficticios para proteger a los inocentes).
Un cliente, “Empresa X”, estaba construyendo un dron de seguridad para patrullar una granja de servidores. Las granjas de servidores son lugares extraños: largos pasillos, luces parpadeantes y suelos de hormigón pulido.
El problema: El suelo pulido era el enemigo. Reflejaba las luces del techo. La cámara estándar basada sensor óptico de flujo para drones se fijaba en el reflejo de las luces, no en el suelo. A medida que el dron avanzaba, el reflejo se movía... con eso. El dron pensó que estaba inmóvil, así que aceleró. Choque.
La solución: Tuvimos que ser creativos. No podíamos cambiar el suelo. Mejoramos el sensor óptico de flujo para drones módulo a uno que utilizara iluminación IR activa y mejor Fotodiodos PIN de Si que cortan el resplandor visible.
Al proyectar un patrón de textura (motas IR) en el suelo, el sensor tenía por fin algo a lo que “agarrarse”. El sitio Fotodiodos PIN de Si en BeePhoton son excelentes para este tipo de aplicación IR debido a su curva de sensibilidad espectral que alcanza un máximo en torno a 800-900 nm.
Desafíos a los que se enfrentará (y cómo superarlos)
Implantación de una sensor óptico de flujo para drones no es plug-and-play. Estos son los quebraderos de cabeza que te vas a encontrar:
1. Vibración
Este es el asesino silencioso. Si tus motores están desequilibrados, el chasis vibra. El sensor óptico de flujo para drones es una cámara. Vibración = Desenfoque de movimiento. Desenfoque de movimiento = Datos erróneos.
- Arréglalo: Montaje suave del sensor. Utilice espuma amortiguadora.
2. Luz baja
Como ya se ha mencionado, los sensores de flujo estándar necesitan luz. ¿Negro total? No hay datos.
- Arréglalo: Utiliza iluminación LED activa o cambia a sensible a infrarrojos Fotodiodos PIN de Si.
3. El vacío “sin textura
La nieve, el agua y el hormigón pulido son terribles para el flujo óptico.
- Arréglalo: Fusión de sensores. Cuando disminuye la confianza en el flujo, se recurre a la integración de la IMU (aunque esta deriva rápidamente).
Tendencias futuras: La inteligencia artificial al límite
Estamos empezando a ver sensores de flujo “inteligentes”. En lugar de limitarse a calcular píxeles en bruto, utilizan pequeñas redes neuronales para reconocer “suelo” frente a “obstáculo”.”
Pero incluso con IA, la física no cambia. Basura dentro, basura fuera. Sigues necesitando fotones de alta calidad que golpeen silicio de alta calidad. Por eso en BeePhoton se centran tanto en la calidad de la materia prima de nuestros detectores. Tanto si está construyendo un dron detector de altura o un quad de carreras, la velocidad del sensor define tu bucle de control.
Cómo obtener los componentes adecuados
Si eres un comprador B2B de un fabricante de drones, no te fijes sólo en la resolución de la cámara. Fíjese en la latencia del fotodiodo en la matriz de evitación de obstáculos.
Consulte nuestra gama completa de sensores en https://photo-detector.com/. Hemos ayudado a docenas de fabricantes a poner a punto sus Evitación de obstáculos con UAV aparejos.
Para obtener hojas de datos específicas sobre los diodos de alta velocidad que he mencionado, vaya directamente a nuestro Categoría de fotodiodos PIN de Si.
Fotodiodo Si PIN Serie PDCP08 PDCP08-511
En PDCP08-511 es un sistema de alto rendimiento Fotodiodo PIN de epoxi negro diseñado para aplicaciones de infrarrojos de precisión. Envuelto en una resina epoxi negra especial, este sensor actúa eficazmente como un filtro de luz diurna, bloqueando las interferencias de la luz visible y maximizando la sensibilidad a 940 nm. Con una gran área activa de 2,9×2,9 mm y una baja corriente oscura, garantiza una detección fiable de señales para interruptores ópticos y sistemas de control remoto, incluso en entornos con luz ambiental ruidosa.
Conclusión
En sensor óptico de flujo para drones ya no es un lujo, sino un requisito para la autonomía comercial. Tiende un puente entre la torpe dependencia del GPS del pasado y el futuro totalmente autónomo. Comprendiendo las matemáticas (¡dx/dt!), mitigando las vibraciones y eligiendo el Fotodiodos PIN de Si, puedes construir un dron que flote como si estuviera clavado al aire.
No dejes que tus drones caigan en el olvido. O en un muro.
¿Está listo para actualizar su conjunto de sensores?
Nos encanta hablar de tecnología. Si no está seguro de qué fotodiodo se adapta a su algoritmo de flujo específico o a la longitud de onda del emisor, póngase en contacto con nosotros.
- Visítenos: BeePhoton
- Correo electrónico: info@photo-detector.com
- Página de contacto: https://photo-detector.com/contact-us/
Hagamos que sus UAV vean mejor.
PREGUNTAS FRECUENTES
1. ¿Puede un sensor óptico de flujo de un dron funcionar en la oscuridad total?
Los sensores ópticos de flujo estándar que utilizan cámaras de luz visible no pueden funcionar en la oscuridad. Sin embargo, si el sensor óptico de flujo para drones está equipado con iluminación infrarroja (IR) activa y un sensor Fotodiodos PIN de Si, puede crear su propia “textura” en el suelo y funcionar perfectamente en condiciones de poca luz u oscuridad.
2. ¿Cuál es la diferencia entre un sensor de flujo óptico para drones y un sensor LiDAR?
Un sensor LiDAR mide la distancia a un objeto mediante la temporización de un pulso láser. A sensor óptico de flujo para drones mide la velocidad del dron con respecto al suelo observando el movimiento de la textura. Mientras que el LiDAR crea un mapa en 3D, el flujo óptico se utiliza principalmente para estabilizar la posición del dron (evitar la deriva) sin GPS. La mayoría de los drones de gama alta utilizan ambos.
3. ¿Por qué el sensor óptico de flujo de mi dron va a la deriva sobre el agua?
El agua es complicada. Tiene una textura móvil (ondas) y una alta reflectividad. A sensor óptico de flujo para drones rastrea las ondas en movimiento, engañando al dron haciéndole creer que se mueve cuando no es así. Por otra parte, el reflejo crea una falsa profundidad. Para volar sobre el agua, lo mejor es desactivar el flujo óptico y confiar en el GPS o permanecer a mayor altitud, donde el movimiento del agua es menos evidente para el sensor.
4. ¿Cómo afecta la altitud a la precisión del sensor óptico de flujo de un dron?
En gran medida. El sensor de flujo mide el cambio angular. Cuanto más alto estés, más lento parece moverse el suelo. Para obtener datos precisos de velocidad, el controlador de vuelo debe conocer la altura exacta (utilizando un barómetro o telémetro) para escalar los datos de flujo óptico. La mayoría de los sitios sensor óptico de flujo para drones tienen un alcance efectivo de 0,3 metros a unos 10-20 metros. Por encima de esa distancia, el desplazamiento de píxeles suele ser demasiado pequeño para detectarlo con precisión.
