| No. de tipo. | Paquete | Tamaño del producto (mm) | Fotosensible tamaño de la superficie (mm) | Valores máximos absolutos | ESD Modo HBM(V) | |||
|---|---|---|---|---|---|---|---|---|
| Temperatura de almacenamiento. Tstg(°C) | Temperatura de funcionamiento. Topr(°C) | Temperatura de soldadura. Tsol(°C) | Tensión inversa VR MÁX(V) | |||||

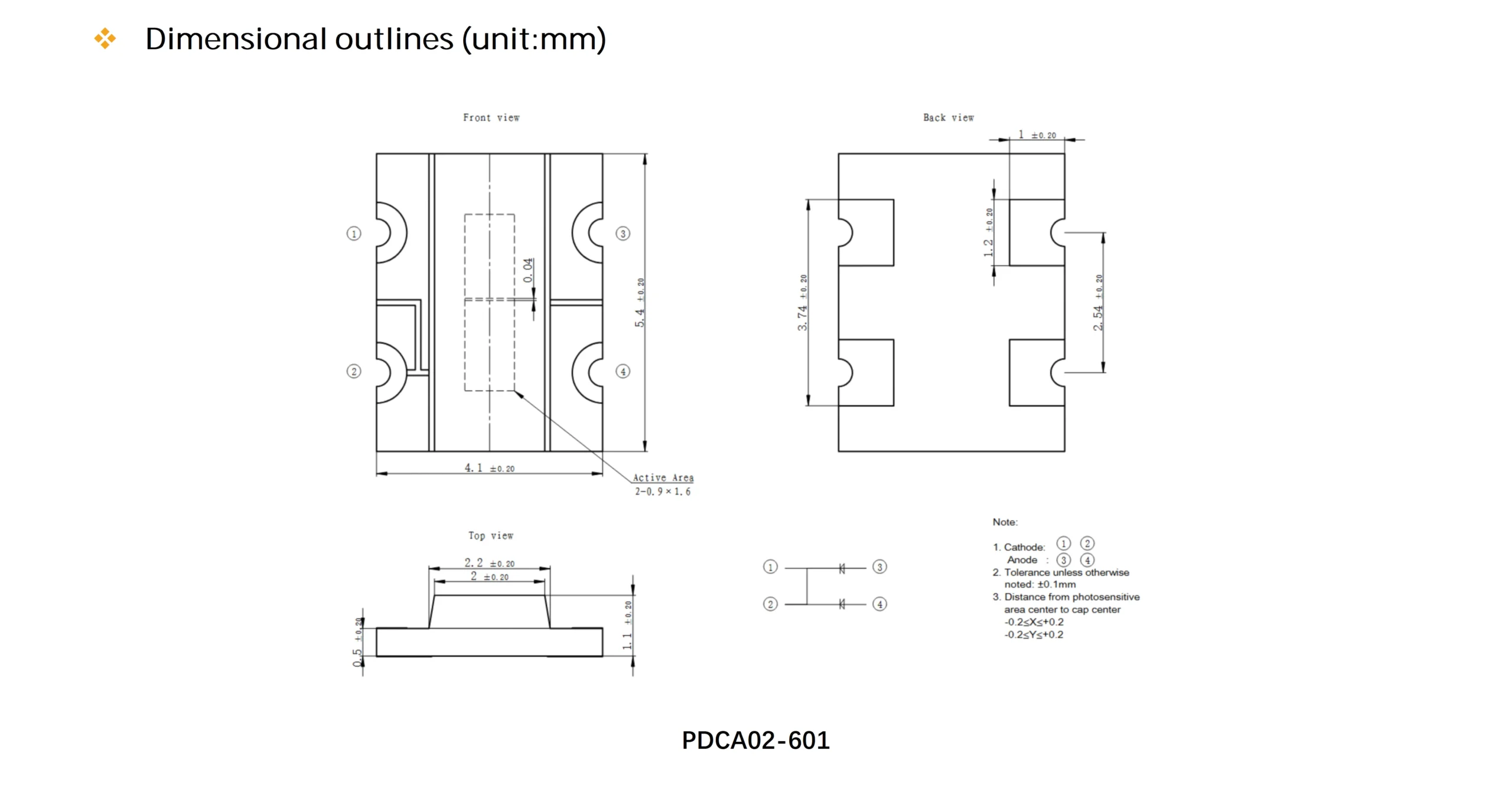

| PDCA02-601 | Plástico | 5.4×4.1×1.1 | PD A: 0,9×1,6 PD B: 0,9×1,6 | -20 a +80 | -20 a +80 | 260 (<5s) | 20 | 1000 |
| PDCA02-602 | 4.0×3.0x1.1 | PD A: 0,9×1,6 PD B: 0,9×1,6 | ||||||
| PDCA02-611A | 6.4×2.4×1.1 | PD A: 1,08×1,5 PD B: 1,08×4,1 | ||||||
Nota 1: El tamaño del área fotosensible, el material de la ventana y el pin numérico pueden personalizarse.
Nota 2: Sin condensación de rocío.
| No. de tipo. | Respuesta espectral λ (nm) | Longitud de onda pico λp(nm) | Fotosensibilidad S(A/W) | Corriente oscura ID(pA) VR=10 mV | Coeficiente temp. de ID TcID (tiempos/°C) | Capacidad de unión Cj(pF) VR=0V, f=100kHz | Tiempo de subida tr(μs) VR=0V, RL=1 kΩ | Resistencia de derivación Rsh(GΩ) VR=10 mV | NEP (W/Hz1/2) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tipo. | Máx. | Tipo. | Máx. | Mín. | Tipo. | ||||||||
| PDCA02-601 | 350~1060 | 800 | 0,45@650nm | 1 | 10 | 1.125 | 20 | 30 | 0.04 | 1 | 10 | 2.5×10-15 | |
| PDCA02-602 | 1 | 10 | 20 | 30 | 0.04 | 1 | 10 | 2.5×10-15 | |||||
| PDCA02-611A | PD A | 1 | 10 | 20 | 30 | 0.04 | 1 | 10 | 2.5×10-15 | ||||
| PD B | 3 | 30 | 55 | 80 | 0.12 | 0.3 | 3 | 4.5×10-15 | |||||
Rendimiento y fiabilidad
Los ingenieros eligen la serie PDCA por su integridad de señal superior. Este Fotodiodo PIN doble ofrece especificaciones líderes en el sector, como corriente oscura ultrabaja (máx. 10pA) y baja capacitancia de unión. Estas características minimizan las interferencias de ruido y garantizan un tiempo de respuesta rápido (típ. 0,04μs), lo que resulta crítico para las líneas de automatización de alta velocidad. El componente está alojado en un duradero encapsulado de plástico que admite la soldadura por reflujo sin plomo, lo que agiliza el proceso de montaje en superficie.
Aplicaciones de destino
Optimizada para ofrecer precisión y velocidad, la serie PDCA Fotodiodo PIN doble está ampliamente integrado en:
