Temperaturkoeffizient des Dunkelstroms: Was Sie wissen müssen

Wenn Sie Industrieanlagen entwickeln, die im Bereich von -40 °C bis hin zu 100 °C zuverlässig funktionieren müssen, wissen Sie bereits, dass Photodioden bei starken Temperaturschwankungen Probleme bereiten können. Einer der größten Störfaktoren ist der Temperaturkoeffizient des Dunkelstroms.

Ich habe die letzten zwölf Jahre damit verbracht, Unternehmen bei der Auswahl der richtigen Si-PIN-Photodioden für raue Umgebungen zu unterstützen, und ich kann Ihnen eines sagen: Das Ignorieren des Temperaturkoeffizienten des Dunkelstroms ist einer der sichersten Wege, um das Signal-Rausch-Verhältnis einbrechen zu sehen.

Lassen Sie uns darüber sprechen, was das eigentlich bedeutet, warum es in realen Industrieanwendungen so wichtig ist und wie man damit umgeht, ohne den Verstand zu verlieren.

Was ist eigentlich Dunkelstrom?

Dunkelstrom ist der geringe elektrische Strom, der durch eine Photodiode fließt, selbst wenn kein Licht darauf trifft. Betrachten Sie ihn als den “Leckstrom” der Photodiode, wenn sie sich eigentlich im Ruhezustand befinden sollte.

Bei den meisten Silizium-PIN-Photodioden ist dieser Strom bei Raumtemperatur winzig – oft im Bereich von Picoampere oder niedrigen Nanoampere. Aber die Sache ist die: Er bleibt nicht winzig, wenn es heiß wird.

Warum der Temperaturkoeffizient des Dunkelstroms im Industriedesign wichtig ist

Der Temperaturkoeffizient des Dunkelstroms gibt an, wie schnell dieser Leckstrom bei steigender Temperatur anwächst. Bei Silizium-Photodioden verdoppelt sich der Dunkelstrom typischerweise etwa alle 8–10 °C. Das ist kein sanfter Anstieg – das ist exponentielles Wachstum.

Wenn Ihre Ausrüstung in einem Bereich von -40 °C bis 100 °C betrieben werden muss, wird dieses exponentielle Verhalten zu einer ernsthaften Design-Einschränkung. Bei 100 °C kann Ihr Dunkelstrom leicht 200 bis 500 Mal höher sein als bei 25 °C. Das verringert direkt Ihren Dynamikbereich und macht es viel schwieriger, schwache optische Signale zu erkennen.

Ich habe einmal mit einem Kunden zusammengearbeitet, der Inspektionsroboter für Pipelines baute. Ihre ursprüngliche Photodiode sah auf dem Papier bei 25 °C perfekt aus. Bei 85 °C im Inneren des Rohrs stieg der Dunkelstrom so stark an, dass sie das Rücksignal nicht mehr sehen konnten. Wir mussten das optische Frontend komplett neu konzipieren.

Wie sich der Dunkelstrom mit der Temperatur ändert (Mathematik einfach erklärt)

Anstatt Sie mit kompliziertem LaTeX zu konfrontieren, ist hier der praktische Zusammenhang, den die meisten Ingenieure tatsächlich verwenden:

Id(T) ≈ Id(T0) × 2^((T – T0)/ΔT)

Wo:

• Id(T) = Dunkelstrom bei Temperatur T
• Id(T0) = Dunkelstrom bei Referenztemperatur (normalerweise 25 °C)
• ΔT = Temperaturkoeffizient in °C (typischerweise 8–10 °C bei Silizium)

Bei vielen Si-PIN-Photodioden von BeePhoton beobachten wir eine Verdopplung etwa alle 9 °C. Lassen Sie mich Ihnen zeigen, wie das in realen Zahlen aussieht:

Temperatur (°C)	Multiplikationsfaktor	Dunkelstrom-Beispiel (bei 1 nA bei 25 °C)
-40	0.006	6 pA
25	1.0	1,0 nA
60	13.0	13 nA
85	58.0	58 nA
100	150+	150+ nA

Hier wird deutlich, warum Wärmemanagement oder Kompensation oberhalb von 60 °C entscheidend werden.

Temperaturkoeffizient Photodiode vs. Thermisches Rauschen — Verwechseln Sie diese nicht

Viele Entwickler, mit denen ich spreche, verwechseln den Temperaturkoeffizient des Dunkelstroms mit thermischem (Johnson-)Rauschen. Sie hängen zusammen, sind aber nicht identisch.

Thermisches Rauschen entsteht durch die zufällige Bewegung von Elektronen im Widerstand und nimmt mit der Quadratwurzel der Temperatur zu. Der Dunkelstrom hingegen ist ein Leckstrom, der exponentiell mit der Temperatur ansteigt.

In vielen industriellen Anwendungen zwischen -40 °C und 100 °C überwiegt das Schrotrauschen des Dunkelstroms tatsächlich das thermische Rauschen, sobald etwa 50–60 °C überschritten werden. Aus diesem Grund ist das Verständnis des Temperaturkoeffizienten des Dunkelstroms in diesen Temperaturbereichen meist wichtiger als die Sorge um das thermische Rauschen.

Id vs. Temp: Wie reale Kurven aussehen

Wenn man sich Id-vs.-Temp-Diagramme verschiedener Hersteller ansieht, fallen zwei Dinge auf:

1. Die Kurven verlaufen auf einer logarithmischen Skala fast geradlinig (was das exponentielle Verhalten bestätigt).
2. Unterschiedliche Photodiodenstrukturen weisen sehr unterschiedliche Steigungen auf.

Bei BeePhoton haben wir Jahre damit verbracht, unsere Silizium-PIN-Photodioden speziell für flachere Id-vs.-Temp-Kurven in industriellen Temperaturbereichen zu optimieren. Einige unserer Hochtemperaturserien weisen deutlich niedrigere Temperaturkoeffizienten auf als Standardkatalogteile.

Praktische Möglichkeiten zum Umgang mit dem Temperaturkoeffizienten des Dunkelstroms

Folgendes hat sich in der Praxis bewährt:

1. Wählen Sie von Anfang an die richtige Photodiode aus
Nicht alle Si-PIN-Fotodioden verhalten sich gleich. Suchen Sie gezielt nach Bauteilen, die für einen erweiterten Temperaturbereich spezifiziert sind und einen dokumentierten niedrigen Temperaturkoeffizienten des Dunkelstroms aufweisen. Unsere Si-PIN-Fotodioden Kategorie umfasst mehrere Familien, die genau für diese Art industrieller Beanspruchung entwickelt wurden.

2. Aktive Temperaturkompensation
Einige der anspruchsvolleren Systeme, an deren Entwicklung ich beteiligt war, nutzen einen Temperatursensor in der Nähe der Fotodiode, um die Vorspannung oder den Subtraktionsstrom dynamisch anzupassen. Das ist zwar komplexer, ermöglicht aber ein nahezu flaches Ansprechverhalten im Bereich von -40 bis 85 °C.

3. Kühlung, wo immer möglich
In manchen Industriegehäusen kann bereits eine einfache passive Kühlung oder ein Kühlkörper die Temperatur der Fotodiode um 15–20 °C senken, was den Dunkelstrom um den Faktor 4 oder mehr reduziert. Manchmal ist die kostengünstigste Lösung, den Detektor kühler zu halten.

4. Akzeptieren und das Design darauf ausrichten
In vielen Fällen ist der sauberste Ansatz, einfach bei der höchsten erwarteten Temperatur zu messen und sicherzustellen, dass das Signal noch stark genug ist. Ich habe viele erfolgreiche Designs gesehen, die einfach mit einem höheren Dunkelstrom arbeiten, dafür aber deutlich stärkere Lichtquellen oder bessere Modulationstechniken einsetzen.

Erfolgsgeschichte aus der Praxis (Anonymer Industriekunde)

Einer unserer Kunden baut laserbasierte Distanzsensoren für Stahlwerke, in denen die Umgebungstemperaturen regelmäßig 90 °C erreichen. Ihr erster Versuch mit Standard-Fotodioden scheiterte in der Qualifizierungsphase, da die Messunsicherheit bei hohen Temperaturen zu groß wurde.

Nach dem Wechsel zu einer unserer spezialisierten Si-PIN-Fotodioden mit geringem Dunkelstrom und der Implementierung einer einfachen Software-Kompensationskurve basierend auf dem bekannten Temperaturkoeffizienten des Dunkelstroms bestanden sie die Qualifizierung mit Puffer. Das System ist nun seit über drei Jahren in mehreren Werken im Einsatz, ohne dass temperaturbedingte Feldausfälle aufgetreten sind.

Wie Sie den Temperaturkoeffizienten des Dunkelstroms selbst messen

Wenn Sie Bauteile selbst charakterisieren möchten (was ich sehr empfehle), ist dies die praktische Methode:

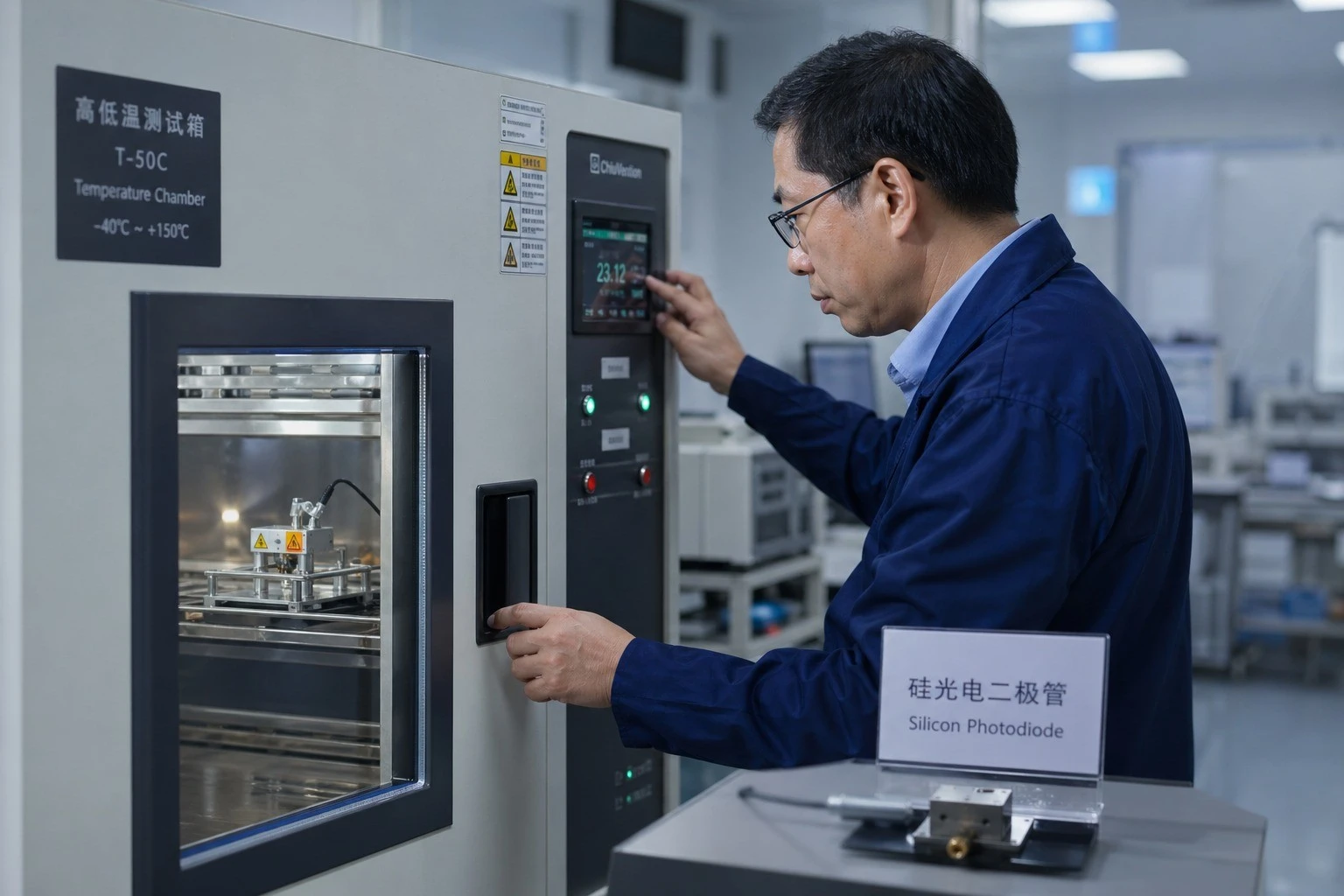

• Verwenden Sie eine temperaturgesteuerte Kammer oder einen guten Peltier-Aufbau
• Messen Sie den Dunkelstrom in 10-°C-Intervallen von -40 °C bis 100 °C
• Halten Sie die Fotodiode in völliger Dunkelheit (verwenden Sie eine ordnungsgemäße Abschirmung)
• Warten Sie bei jedem Schritt auf das thermische Gleichgewicht (hier neigen die meisten dazu, sich zu beeilen)
• Stellen Sie die Ergebnisse auf einer halblogarithmischen Skala dar

Sie werden schnell sehen, ob Sie es mit einem gutmütigen Bauteil zu tun haben oder mit einem, das Ihnen bei hohen Temperaturen Probleme bereiten wird.

Auswahl von Fotodioden mit besserem Temperaturkoeffizienten-Verhalten

Beim Vergleich von Datenblättern sollten Sie über die Spezifikation des Dunkelstroms bei Raumtemperatur hinausblicken. Die eigentliche Frage lautet: Wie hoch wird der Dunkelstrom bei meiner maximalen Betriebstemperatur sein?

Bei BeePhoton veröffentlichen wir Dunkelstromwerte sowohl für 25 °C als auch für 85 °C für die meisten unserer Photodioden in Industriequalität, da wir wissen, dass dies für unsere Kunden von entscheidender Bedeutung ist.

Einpacken

Der Temperaturkoeffizient des Dunkelstroms ist kein obskurer Parameter, den man einfach ignorieren kann. Für jeden, der Geräte entwickelt, die über weite Temperaturbereiche zuverlässig arbeiten müssen, ist dies eine der grundlegenden Einschränkungen, die beim Design berücksichtigt werden müssen.

Wenn Sie diesen Punkt richtig angehen, bleibt Ihr Photodetektionssystem stabil. Machen Sie es falsch, werden Sie monatelang temperaturabhängigen Drifts hinterherjagen.

Falls Sie derzeit mit der temperaturabhängigen Leistung Ihrer Photodioden zu kämpfen haben, schauen wir uns Ihre Anforderungen gerne an. Kontaktieren Sie uns über unser Kontaktseite oder E-Mail info@photo-detector.com. Wir haben bereits vielen Industriedesignern geholfen, genau dieses Problem zu lösen.

---
