Dekodierung der äquivalenten Rauschleistung (NEP) in Photodetektoren: Ein praktischer Leitfaden für echte Ingenieure

Wenn Sie jemals auf ein Datenblatt gestarrt und sich gefragt haben, warum zwei scheinbar ähnliche Photodioden in Ihrem Low-Light-Setup so unterschiedlich abschneiden, sind Sie bereits dem König aller Photodetektor-Spezifikationen begegnet: Rauschäquivalente Leistung (NEP).

Nachdem ich die letzten zwölf Jahre damit verbracht habe, Rüstungsunternehmen, Quantenforschungslaboren und Messtechnikfirmen bei der Auswahl der richtigen Detektoren zu helfen, kann ich Ihnen eines sagen: Die meisten Menschen behandeln NEP wie eine mysteriöse Blackbox. Das müssen sie nicht. Sobald man versteht, was sie bedeutet und wie sie sich in der Praxis verhält, wird die NEP zu einem der nützlichsten Werkzeuge in Ihrem Arsenal.

Lassen wir die üblichen Lehrbuchinhalte beiseite und sprechen wir darüber, worauf es wirklich ankommt, wenn Sie versuchen, auch noch das letzte Photon aus Ihrem herauszuholen NEP-Photodiode.

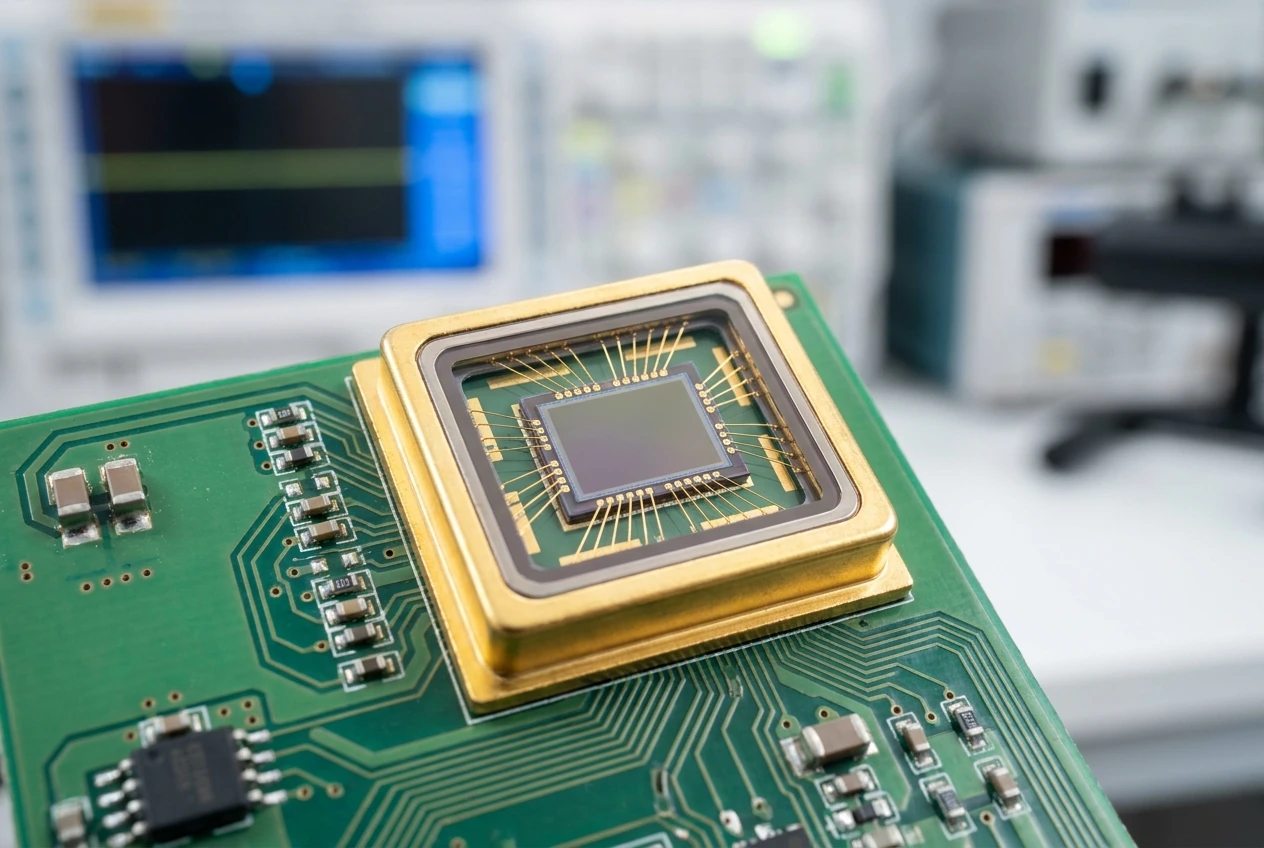

Was NEP tatsächlich bedeutet (ohne komplizierte Mathematik)

Die rauschäquivalente Leistung, oder NEP (Noise Equivalent Power), ist schlichtweg das kleinste optische Signal, das ein Photodetektor zuverlässig erfassen kann. Genauer gesagt handelt es sich um die einfallende Lichtleistung, die ein Signal erzeugt, das dem Grundrauschen des Detektors entspricht.

Stellen Sie es sich so vor: Wenn sich Ihr Detektor in einem völlig dunklen Raum befindet, gibt er immer noch ein gewisses elektrisches Rauschen ab. Die NEP gibt an, wie viel tatsächliche Lichtleistung auf ihn treffen muss, damit das reale Signal gerade hoch genug ansteigt, um diesem Rauschen zu entsprechen.

Geringere NEP = besserer Detektor. Das ist die Faustregel, die jeder Ingenieur im Kopf behält.

Aber hier wird es knifflig – und hier verbrennen sich viele die Finger.

Die eigentliche Formel (formatiert für den WordPress Visual Editor)

Die grundlegende NEP für eine Photodiode wird üblicherweise wie folgt geschrieben:

NEP = (sqrt(2 * q * Id + 4 * k * T / Rsh) / Responsivity) * sqrt(Delta_f)

Wo:

• q = Elementarladung (1,6e-19 C)
• Id = Dunkelstrom
• k = Boltzmann-Konstante
• T = Temperatur in Kelvin
• Rsh = Parallelwiderstand (Shunt-Widerstand)
• Die Responsivität wird in A/W angegeben
• Delta_f ist die Rauschbandbreite (üblicherweise 1 Hz bei NEP-Spezifikationen)

Keine Sorge, Sie müssen das nicht jedes Mal berechnen. Aber zu verstehen, welche Terme in Ihrer Anwendung dominieren, macht den entscheidenden Unterschied.

Bei den meisten Si-PIN-Photodioden im sichtbaren und nahen Infrarotbereich verschieben sich die dominierenden Rauschquellen drastisch, je nachdem, ob Sie sie ohne Vorspannung (Zero Bias), mit Sperrvorspannung (Reverse Bias) oder mit einem Transimpedanzverstärker betreiben.

Warum die NEP in militärischen und wissenschaftlichen Anwendungen wichtiger ist

Bei der Entwicklung von Systemen für Lidar, Laserwarnempfänger, Low-Light-Spektroskopie oder Quantenoptik arbeitet man oft an den Grenzen der Physik. In diesem Bereich ist das Detektorrauschen nicht nur ein technischer Parameter – es entscheidet darüber, ob das gesamte System funktioniert.

Ich habe einmal mit einem Rüstungsunternehmen zusammengearbeitet, das die Anforderungen für die Nachtsichterkennung immer wieder verfehlte. Sie verwendeten eine “ausreichend gute” kommerzielle Fotodiode mit einer NEP von etwa 5e-14 W/√Hz. Nachdem wir auf eine sorgfältig ausgewählte Si-PIN-Fotodiode aus unserem Portfolio mit einer NEP unter 1,2e-15 W/√Hz umgestiegen waren, konnte ihr System plötzlich Ziele in mehr als der doppelten Entfernung erfassen.

Das ist kein Marketing-Gerede. Das passiert, wenn man die Aussagekraft der NEP tatsächlich ernst nimmt.

Schlüsselfaktoren, die Ihre NEP verschlechtern (oder verbessern)

1. Dunkelstrom

Dies ist bei Silizium-Fotodioden oberhalb von -20 °C meist die Hauptursache. Der Dunkelstrom verdoppelt sich etwa alle 8–10 °C Temperaturerhöhung. Wenn Sie Ihren Detektor nicht kühlen, ist Ihre NEP wahrscheinlich viel schlechter, als das Datenblatt verspricht.

2. Shunt-Widerstand

Höherer Shunt-Widerstand = geringeres thermisches Rauschen (Johnson-Rauschen). Aus diesem Grund sehen manche Fotodioden auf dem Papier drastisch besser aus. Wir haben Unterschiede beim Rsh um den Faktor 10 zwischen ansonsten ähnlich aussehenden Si-PIN-Fotodioden gesehen.

3. Bandbreite

Denken Sie daran, dass die NEP normalerweise pro Quadratwurzel aus Hertz angegeben wird. Wenn Ihre tatsächliche Systembandbreite 1 MHz beträgt, müssen Sie die NEP mit √1.000.000 = 1000 multiplizieren. Dieser “erstaunliche” 1e-15 W/√Hz Detektor wirkt dann plötzlich weit weniger beeindruckend.

4. Temperatur

Die meisten Datenblätter geben die NEP bei 25 °C an. In militärischen Umgebungen, die zwischen -40 °C und +85 °C schwanken, kann Ihre reale NEP um mehr als den Faktor 5 variieren, wenn Sie nicht vorsichtig sind.

Hier ist eine kurze Vergleichstabelle, die wir oft mit Kunden teilen:

Parameter	Typische kommerzielle Si-PIN	Premium Si-PIN mit niedriger NEP	Verbesserung
NEP (W/√Hz) @ 25 °C	8,0 × 10^-14	8,5 × 10^-16	~94x besser
Dunkler Strom (nA)	15	0.08	188x niedriger
Parallelwiderstand (GΩ)	0.2	8.5	42x höher
Temperaturkoeffizient	Hoch	Mäßig	Wesentlich einfacher zu stabilisieren

(Die Daten basieren auf Durchschnittsmessungen mehrerer BeePhoton Si PIN-Photodioden, die zwischen 2022 und 2024 in unserem Labor getestet wurden.)

So wählen Sie die richtige NEP-Photodiode für Ihre Anwendung aus

Hier ist die praktische Checkliste, die ich jedem Ingenieur gebe, der uns kontaktiert:

1. Definieren Sie Ihre tatsächlich benötigte Bandbreite — Verwenden Sie den NEP-Wert bei 1 Hz nicht, wenn Sie ein Ansprechverhalten von 100 kHz benötigen.
2. Berechnen Sie Ihre minimale nachweisbare Leistung unter Verwendung von:
   Minimale nachweisbare Leistung = NEP × sqrt(Bandbreite) × gewünschter SNR
3. Entscheiden Sie, ob Sie den Detektor kühlen können — Eine Kühlung kann den NEP-Wert in vielen Fällen um das 5- bis 20-Fache verbessern.
4. Berücksichtigen Sie die Wellenlänge — Die Responsivität ändert sich mit der Wellenlänge, was sich direkt auf den NEP-Wert auswirkt.
5. Betrachten Sie das vollständige Rauschspektrum — Einige Detektoren sehen bei 1 Hz hervorragend aus, weisen jedoch ein schlechtes 1/f-Rauschen auf.

Erfolgsgeschichten aus der Praxis (anonymisiert)

Eine Gruppe aus der Quantenoptik hatte Schwierigkeiten, Signale auf Einzelphotonen-Niveau bei 850 nm zu detektieren. Ihr bisheriger Detektor wies eine NEP von 3×10^-15 W/√Hz auf. Nach dem Wechsel zu einer unserer spezialisierten Si-PIN-Fotodioden, die auf niedrige Kapazität und hohen Parallelwiderstand optimiert sind, erreichten sie einen stabilen Betrieb bei Zählraten, die zuvor im Rauschen untergingen.

Ein anderer Kunde aus dem Verteidigungssektor musste sehr schwache 1064-nm-Rücksignale in einer rauen Umgebung erfassen. Durch die Kombination einer Fotodiode mit niedriger NEP, angemessener thermoelektrischer Kühlung und sorgfältigem Verstärkerdesign konnten sie die Detektionsreichweite ihres Systems um 180 % steigern und dabei innerhalb ihres Größen- und Leistungsbudgets bleiben.

Das sind keine Wunder. Es ist einfach das Ergebnis, wenn man aufhört, die NEP als Marketingkennzahl zu betrachten, und beginnt, sie als das technische Werkzeug zu nutzen, das sie tatsächlich ist.

Verständnis der Detektorrauschtypen

Wenn wir über Detektorrauschen Bei Fotodioden dominieren üblicherweise drei Haupttypen:

• Schrotrauschen — bedingt durch die statistische Natur von Photonen und Dunkelstrom
• Thermisches Rauschen (Johnson-Rauschen) — resultierend aus dem Parallelwiderstand
• 1/f-Rauschen — deutlicher ausgeprägt bei sehr niedrigen Frequenzen

Bei den meisten wissenschaftlichen und militärischen Anwendungen oberhalb von einigen hundert Hz setzt üblicherweise die Kombination aus Schrot- und thermischem Rauschen die NEP-Grenze.

Wünschen Sie eine bessere NEP-Leistung?

Tatsache ist, dass nicht alle Si-PIN-Fotodioden gleich sind – selbst wenn sie in den Datenblättern ähnliche Schlagzeilen aufweisen.

Unter BeePhoton, wir haben Jahre damit verbracht, den Herstellungsprozess gezielt zu verfeinern, um die NEP in unseren Produkten zu senken Si-PIN-Fotodioden. Unsere Ingenieure perfektionieren Parameter, die die meisten Anbieter als “gut genug” betrachten.”

Wenn Sie es leid sind zu raten, welcher Detektor in Ihrer anspruchsvollen Anwendung tatsächlich funktioniert, sollten wir uns unterhalten.

Bereit, Ihre optimale NEP-Fotodiode zu finden?

Hören Sie auf zu hoffen, dass das nächste Datenblatt Ihre Probleme mit der Detektionsgrenze auf magische Weise löst. Lassen Sie uns Ihre tatsächlichen Anforderungen betrachten – Bandbreite, Wellenlänge, Temperaturbereich und Ziel-SNR – und die passende Lösung auswählen (oder individuell entwickeln).

Besuchen Sie unser Kontaktseite oder schreiben Sie uns eine E-Mail an info@photo-detector.com. Wir beantworten jede ernsthafte technische Anfrage persönlich.

Der Unterschied zwischen “es funktioniert fast” und “es funktioniert selbst im praktischen Einsatz hervorragend” liegt oft nur an wenigen sorgfältigen Entscheidungen rund um NEP. Lassen Sie uns sicherstellen, dass Sie es gleich beim ersten Mal richtig machen.

---
